Принцип работы электромагнитного клапана подметально-уборочной машины

Принцип работы электромагнитного клапана уборочной машины в основном основан на явлении электромагнитной индукции. Когда внешний источник питания подает питание на катушку вокруг железного сердечника, внутри и вокруг катушки создается магнитное поле в соответствии с законом Ампера. Сила этого магнитного поля положительно коррелирует с числом витков катушки и током. Чем больше витков и чем больше ток, тем сильнее магнитное поле. Железный сердечник обычно изготавливается из материалов с высокой проницаемостью, таких как мягкое железо, которое быстро намагничивается под действием магнитного поля, значительно усиливая магнитный поток.

Электромагнитный клапан подметально-уборочной машины в основном управляет направлением и скоростью потока жидкости. В подметально-уборочной машине Isuzu электромагнитный клапан обычно используется для управления потоком гидравлического масла в гидравлической системе, чтобы гарантировать, что различные компоненты, такие как подметальный диск и всасывающее сопло, могут работать нормально.

1. Основные преимущества электромагнитных клапанов в подметально-моечных машинах Isuzu:

А. Точный контроль нескольких носителей

Водная система:Управление пуском и остановкой водяных насосов высокого давления, регулировкой углов распыления воды и динамическим распределением потока (например, координацией распыления переднего разбрызгивателя и заднего распылителя).

Воздушная система:Привод пневматических приводов, таких как подъем присосок, выдвижение/втягивание боковой щетки, а также открытие и закрытие дверцы мусорного контейнера.

Гидравлическая система:Управляйте направлением и давлением гидравлических двигателей для мощного вращения подметального диска или работы устройства для сжатия мусора.

Б. Интеллектуальное переключение режимов работы

Благодаря логическому управлению группой электромагнитных клапанов реализовано многорежимное переключение «очистка-промывка-всасывание» одной кнопкой, что повышает адаптивность к сложным условиям работы (например, переключение с режима сухой уборки на режим очистки от шлама после дождя).

2. Технические принципы:

А. Электронная система управления

Архитектура центрального блока управления:ЭБУ получает инструкции с панели управления (например, сигнал кнопки «Режим очистки»), вызывает предустановленный алгоритм управления и посылает ШИМ (широтно-импульсную модуляцию) или сигнал переключения на каждый электромагнитный клапан.

Передача сигнала:Связь по шине CAN используется для достижения миллисекундного отклика (типичная задержка <50 мс) и синхронизации действий нескольких электромагнитных клапанов.

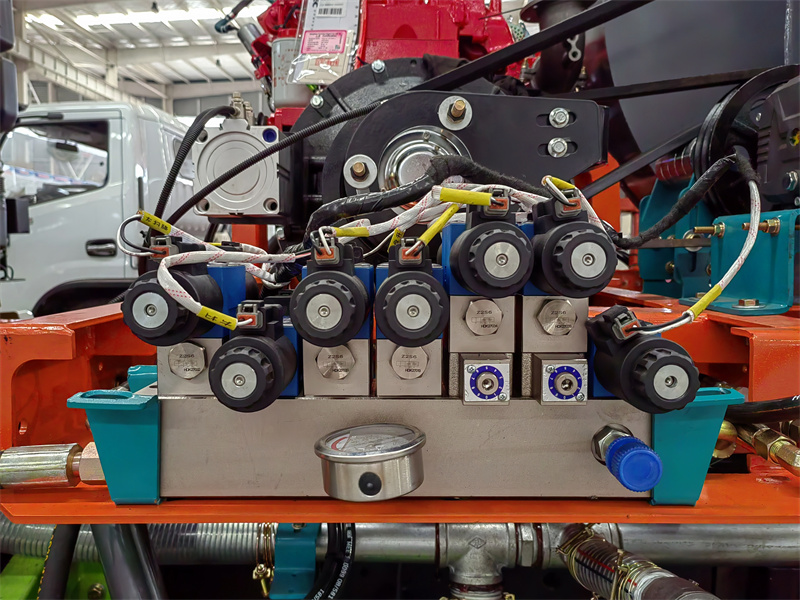

Б. Координированное управление группой электромагнитных клапанов

Водная система:Электромагнитный клапан водяного насоса высокого давления (нормально закрытого типа) открывается → клапан регулировки угла наклона распылительной форсунки (пропорциональный клапан) получает сигнал 4-20 мА → клапан распределения потока переключается в положение предварительно заданного открытия.

Пневматическая система:клапан подъема присоски (двойной электрический регулирующий клапан) запитан → цилиндр выдвигается → клапан развертывания боковой щетки срабатывает в рычажном механизме.

Гидравлическая система: реверсирование клапана управления направлением → двигатель подметального диска разгоняется до заданной скорости (поддерживая постоянный крутящий момент с помощью клапана компенсации давления).

Последовательный контроль:При переключении режимов ЭБУ активирует электромагнитные клапаны в заданном порядке (например, сначала закрывая клапан продувочного воздуха, а затем открывая клапан промывочной воды), чтобы избежать перекрестного потока среды.

3.Передовые технологические тенденции и инновационные приложения

А. Интеллектуальная система клапанного острова:Используя модульные клапанные острова (например, серии Festo CPX), 16–32 электромагнитных клапана интегрируются на одной подложке и подключаются через разъемы M12, что сокращает количество проводов на 80%.

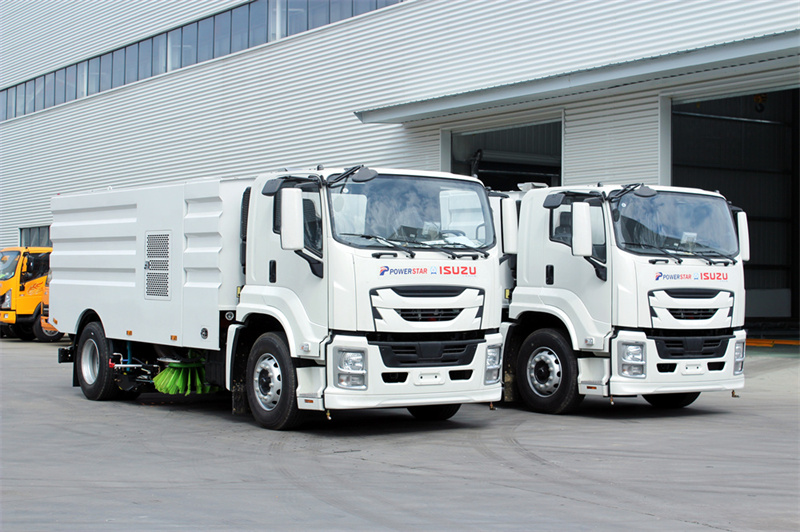

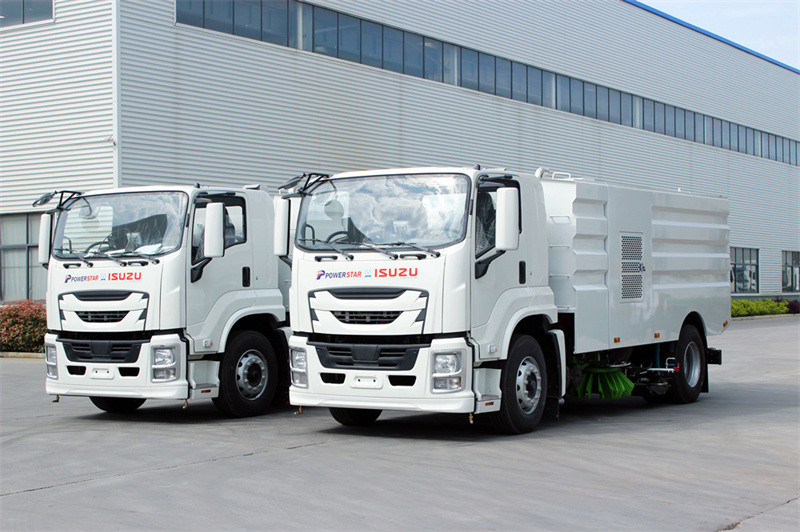

(2 единицы уборочно-уборочной машины Isuzu FTR)

(Клиенты посещают наш магазин подметальных машин)
