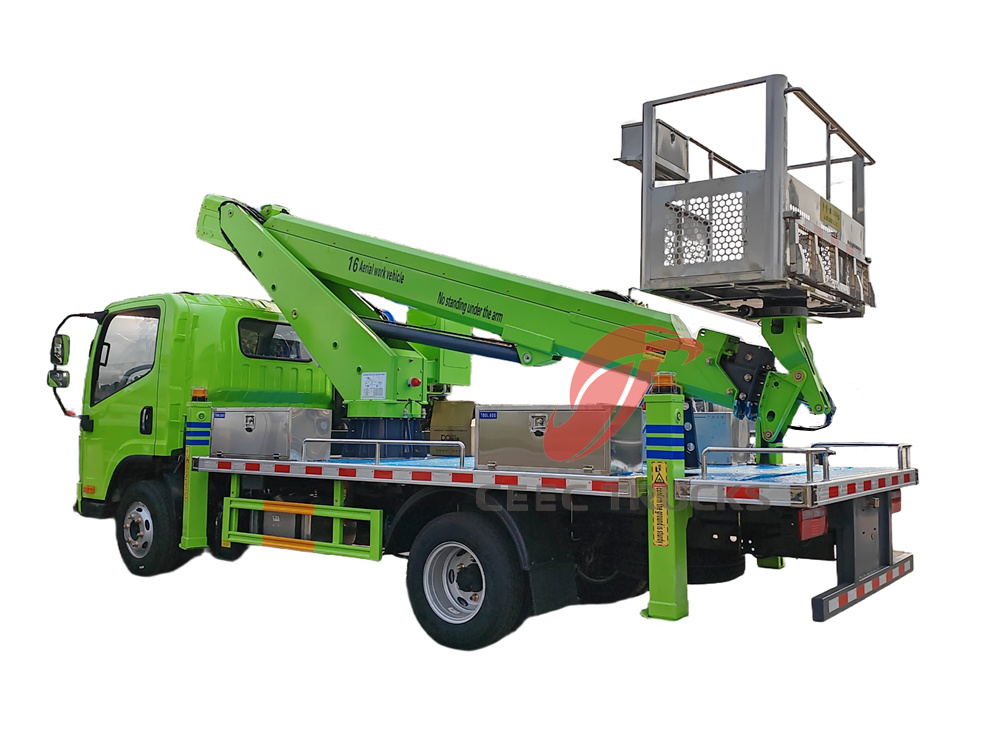

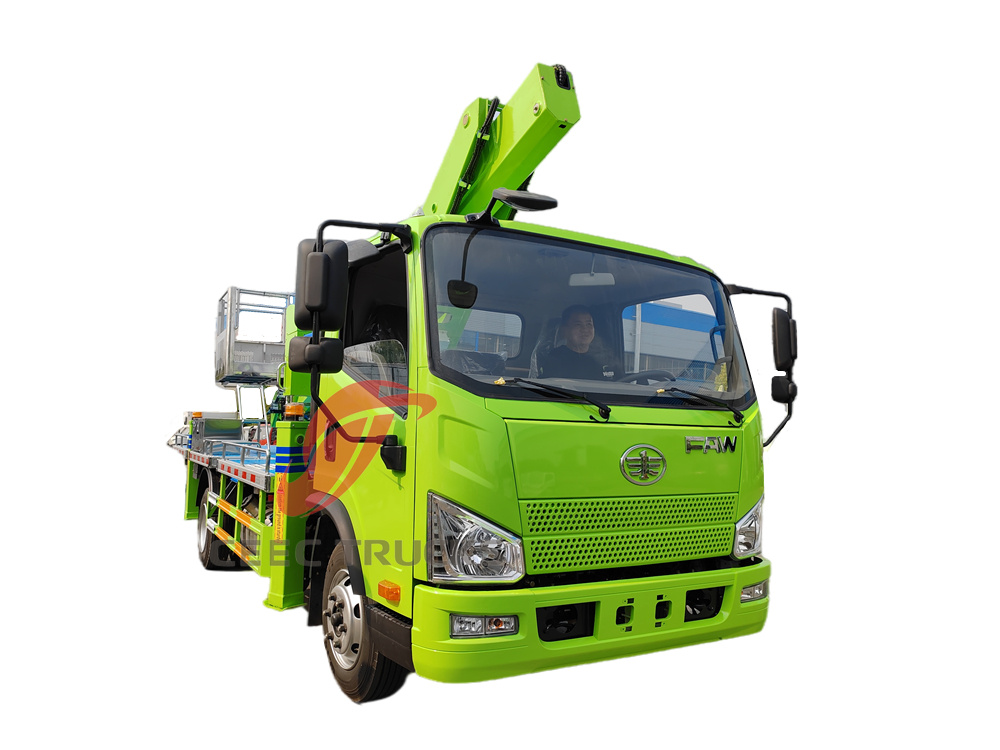

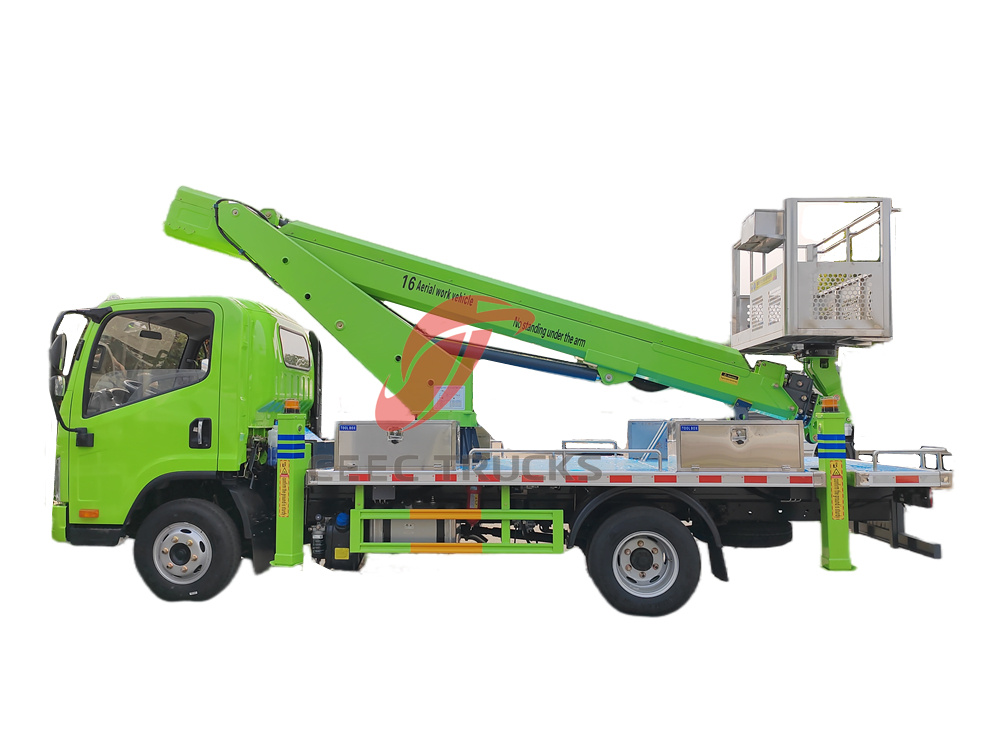

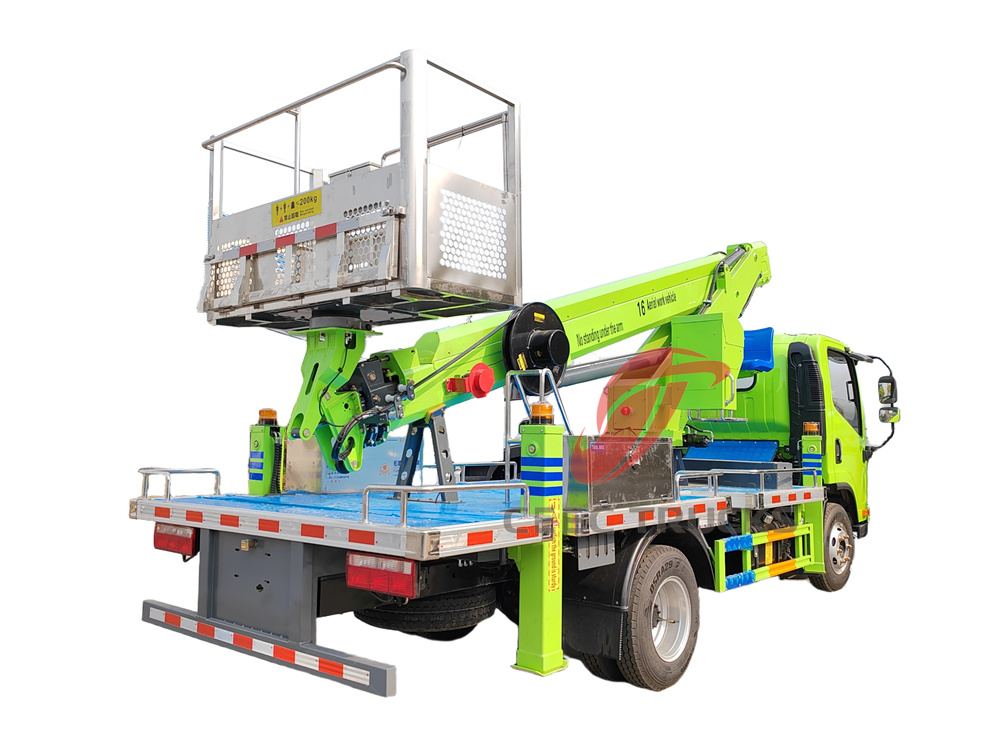

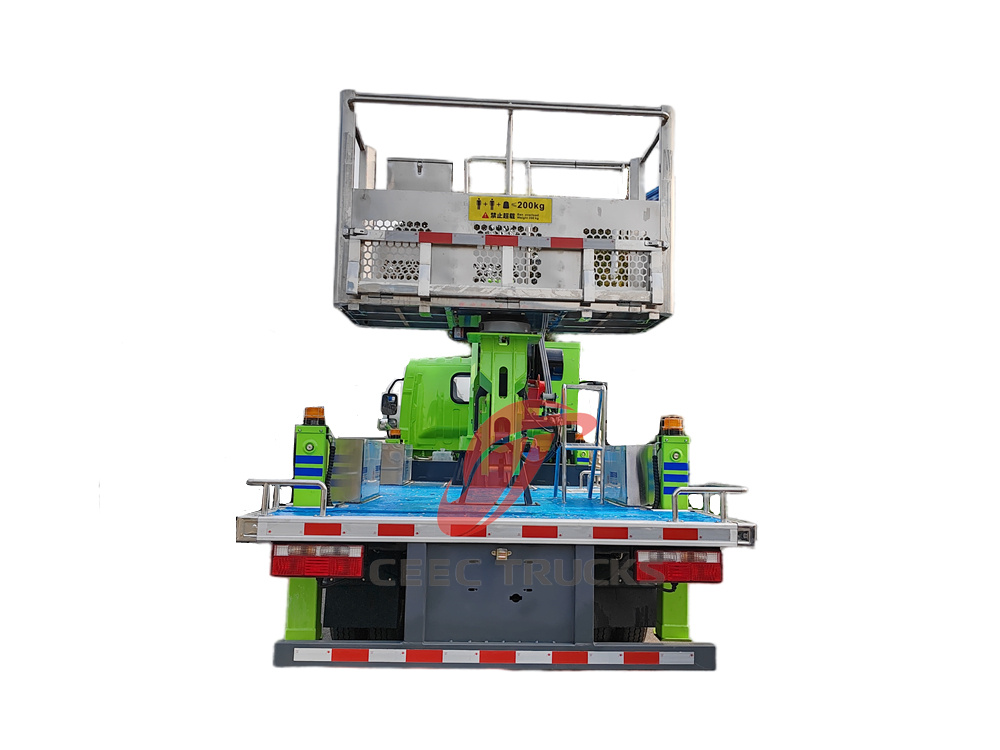

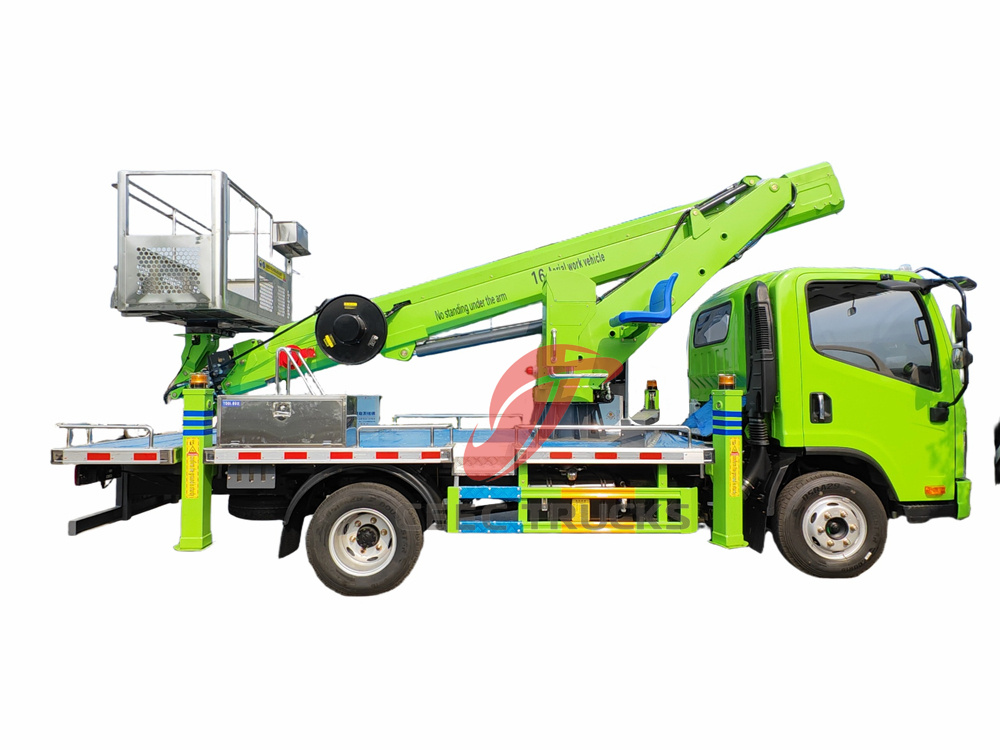

Сочлененный автовышка FAW 16 м

TheСочлененный автовышка FAW 16 мпостроен на шасси FAW J6F серии CA1040, оснащен двигателем Xichai National VI мощностью 130 лошадиных сил и 6-ступенчатой коробкой передач WLY, которые являются мощными и экологически безопасными. Верхний корпус оснащен 4-секционной прямой подъемной стрелой общей длиной 16 метров. Гидравлический привод реализует многоступенчатую синхронную телескопическую и 360-градусную°непрерывное вращение. Благодаря автоматической системе выравнивания работа точна и стабильна. Задний верстак выдерживает нагрузку 200 кг и оснащен противоскользящей алюминиевой пластиной и функцией вращения для удовлетворения потребностей многоугловой работы. Транспортное средство поддерживается 4 передними V-образными и задними H-образными ножками, а функция выравнивания одной кнопкой может адаптироваться к сложной местности. Управление работой объединяет наземное проводное и беспроводное дистанционное управление в двух режимах, оснащено множественной защитой безопасности (такой как сигнализация перегрузки, гидравлическая защита от перегрузки, система предотвращения столкновений, аварийная защита, механизм блокировки) для обеспечения эффективности и безопасности. Транспортное средство широко используется в муниципальных, строительных, промышленных и других областях и является надежным выбором для воздушных операций.

● Лучший завод по производству автовышек Isuzu в Китае
● Разрабатываться в соответствии с вашими требованиями

● Индивидуальное обслуживание OEM, печать логотипа вашей компании

● Быстрая доставка, срок доставки 10 дней
● Гарантия 24 месяца.

Система шасси

●. Модель шасси:Разработан на базе модификации шасси легкого грузовика FAW J6F серии CA1040 и специально предназначен для инженерной модификации с учетом как грузоподъемности, так и проходимости.

●. Система питания:

♦ Двигатель:Xichai CA4DB1-13E6, 130 лошадиных сил (95 кВт), национальный стандарт выбросов VI, рабочий объем 2,2 л, технология турбонаддува, стабильная выходная мощность и превосходная топливная экономичность.

♦ Трансмиссия:6-ступенчатая механическая коробка передач WLY, четкое положение передач, легкое переключение и адаптируемость к сложным условиям работы.

●. Колесная база и привод: Колесная база 3300 мм, разумное распределение нагрузки на переднюю ось, высокая грузоподъемность задней оси, оснащение гидравлической системой усилителя рулевого управления, гибкое управление.

●. Тормозная система: Передние дисковые и задние барабанные тормоза в сочетании с антиблокировочной системой тормозов ABS обеспечивают безопасность вождения.

Верхняя система

●. Стрела для воздушных работ

♦ Структурная форма:4-секционный прямой рычаг, сварная конструкция из высокопрочной марганцевой стали, оптимизированная конструкция поперечного сечения рычага, отличная устойчивость к изгибу и кручению.

●. Параметры руки:

♦Общая длина:16 метров (вертикальная рабочая высота), горизонтальное удлинение около 11 метров (состояние полностью выдвинутой стрелы).

♦ Телескопический метод:Полный гидравлический привод, оснащенный высокоточным пропорциональным клапаном, поддерживает многоступенчатое синхронное телескопическое и односекционное независимое управление, и рука движется плавно без тряски. Телескопический механизм использует двойную цепь + гидравлический цилиндр, и движение плавное без заклинивания.

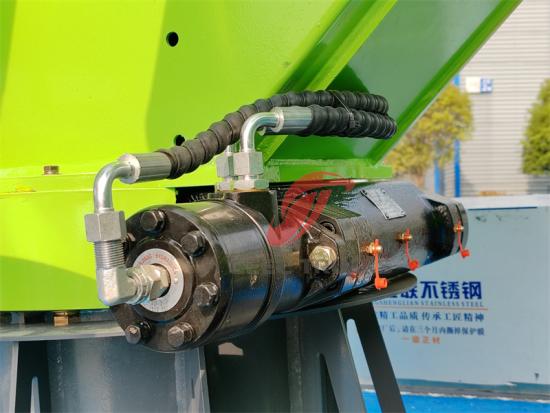

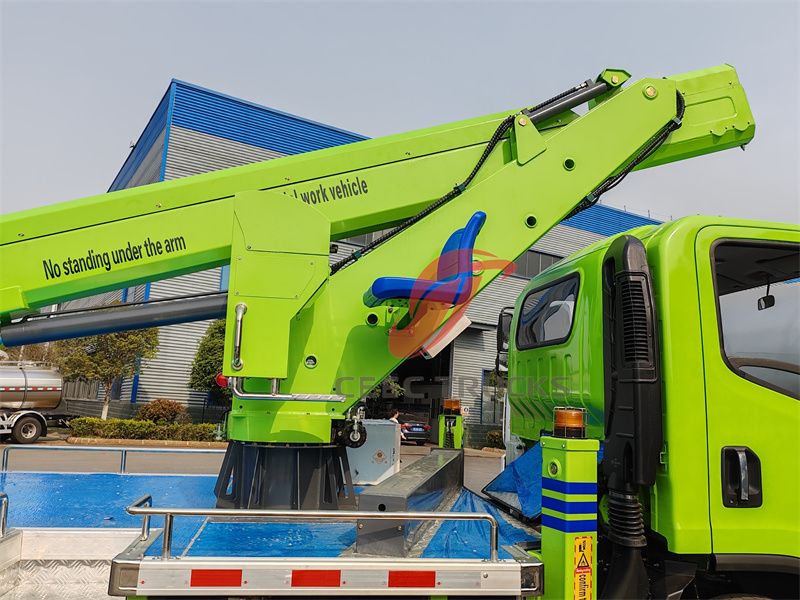

♦ Вращающийся механизм:Непрерывное вращение на 360°, регулируемая скорость вращения, оснащен гидравлическим запорным устройством, точное рабочее позиционирование.

♦Система выравнивания:автоматическое гидравлическое выравнивание, обеспечивающее постоянное сохранение горизонтального положения рабочего стола и адаптирующее его к работе на сложной местности.

♦ Предел безопасности:Оснащен датчиком угла, датчиком амплитуды и двойным балансировочным клапаном, отслеживанием положения рычага в режиме реального времени, автоматическим ограничением перегрузки и работы по ширине.

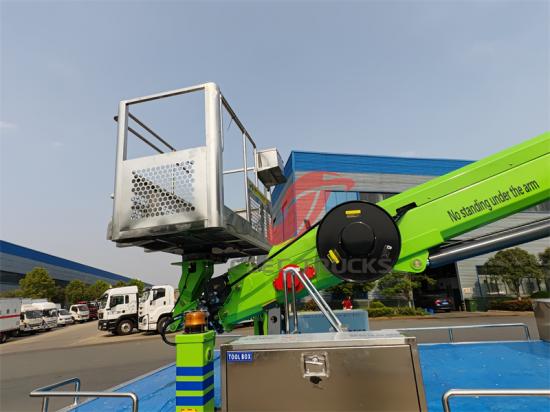

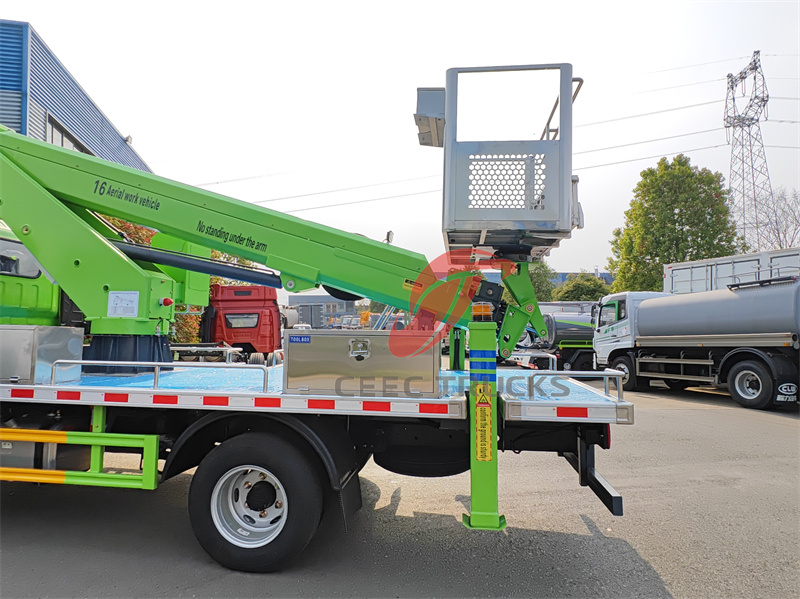

●. Рабочая платформа

♦ Грузоподъемность:Номинальная нагрузка на хвостовой верстак составляет 200 кг, что позволяет одновременно работать двум людям.

♦ Размер платформы:Длина × ширина × высота = 1,8 м × 0,7 м × 1,1 м, оборудован противоскользящей узорчатой алюминиевой пластиной и ограждением, рабочее пространство просторное и безопасное.

♦ Вспомогательные функции:

Выравнивание и переворачивание: верстак можно переворачивать вручную или гидравлически на ±90°, что удобно для перемещения материалов и хранения инструментов.

Аварийный спуск: оборудован механическим устройством аварийного спуска для обеспечения безопасной эвакуации персонала в случае отключения электроэнергии или отказа гидравлики.

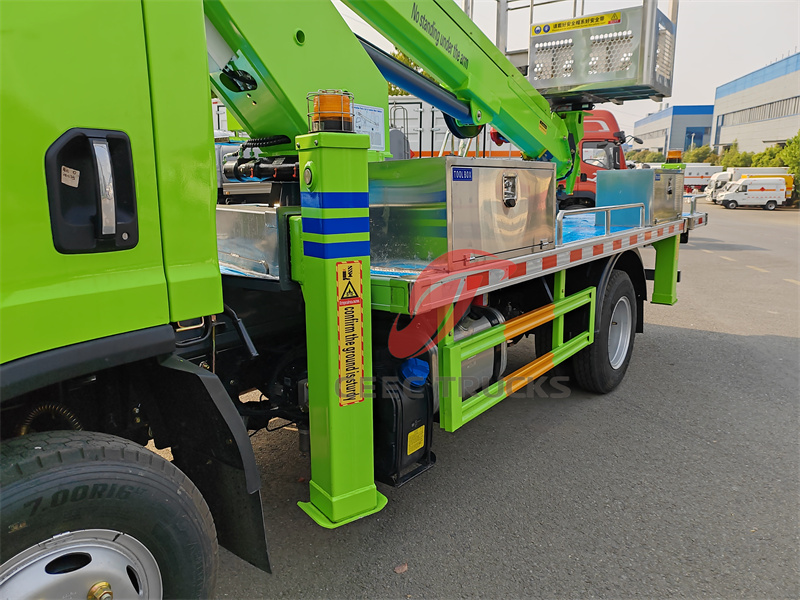

●. Система аутригеров

♦ Структурная форма:Всего 4 аутригера, передние V-образные и задние H-образные, с независимым управлением с одной стороны, поддерживающие режимы работы с полным и половинным пролетом.

♦ Метод поддержки:Гидравлические вертикальные опоры, оснащенные функцией уровня и автоматического выравнивания для обеспечения устойчивости транспортного средства при работе на неровной поверхности. Оснащенные двухсторонним гидравлическим замком и механическим выравнивающим устройством, стрела автоматически блокируется, когда опора не полностью выдвинута.

♦Диапазон охвата:Размах передних аутригеров составляет 3,2 метра, а размах задних аутригеров — 3,5 метра, что подходит для работ в узких пространствах.

●. Система управления

♦ Метод эксплуатации:

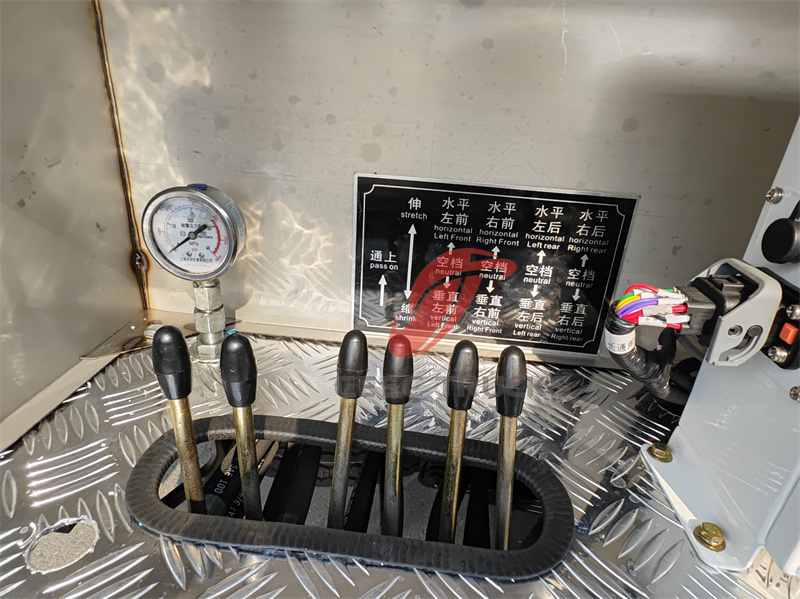

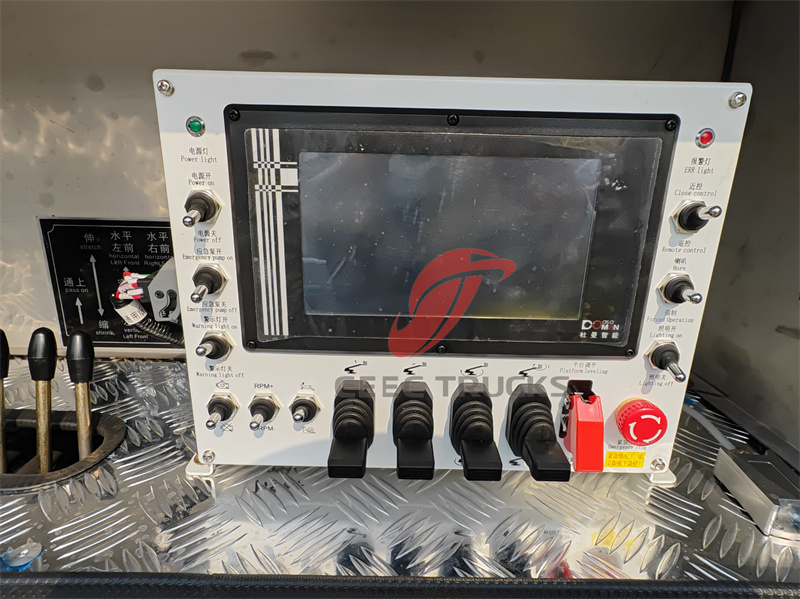

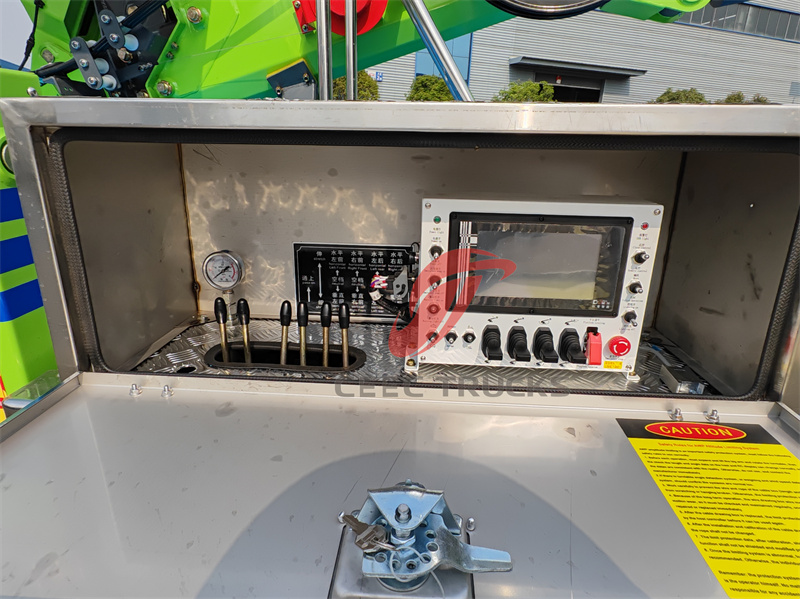

Нижний пульт управления: Интегрированная панель управления, оснащенная кнопкой аварийной остановки, управлением выносными опорами, работой стрелы и другими функциями, интуитивно понятное и удобное управление.

Беспроводной пульт дистанционного управления: беспроводной пульт дистанционного управления 2.4G, большой радиус действия, поддержка сброса настроек одной кнопкой и экстренного торможения, повышение безопасности эксплуатации.

♦ Устройство безопасности:

Ограничитель нагрузки: мониторинг нагрузки на рабочий стол в режиме реального времени, автоматическая сигнализация и ограничение движения при перегрузке.

Система предотвращения столкновений: определение траектории движения стрелы, автоматическое замедление или остановка при столкновении с препятствиями.

Гидравлическая защита от перегрузки: гидравлическая система оснащена перепускным клапаном и уравнительным клапаном для предотвращения избыточного давления и ударов.

Аварийная защита: гидравлическая система имеет избыточную конструкцию, а стрелу можно вручную сбросить и втянуть в случае внезапного отключения питания; при перегрузке платформы питание автоматически отключается.

●. Вспомогательная система

♦ Предупреждающее устройство: оснащено звуковой и световой сигнализацией, а также предупреждающим светом выносных опор для обеспечения безопасности.

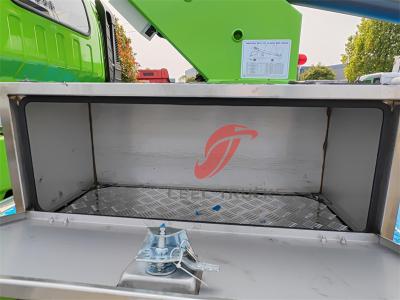

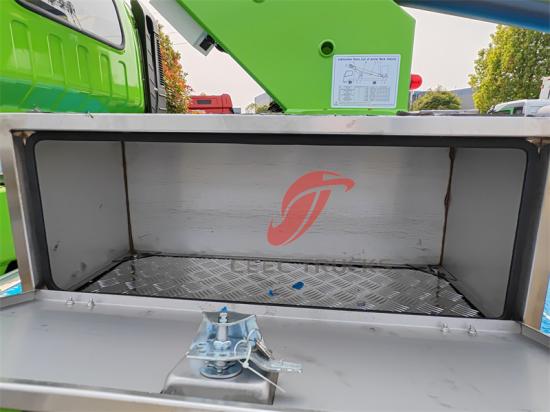

♦ Ящик для инструментов: два ящика для инструментов расположены на левой стороне шасси для хранения часто используемых инструментов и запасных частей.

Технические преимущества

1. Эффективная работа:Стрела гибкая и имеет небольшой радиус поворота, что подходит для узких пространств, таких как городские дороги и заводские цеха.

2. Безопасно и надежно:Многочисленные устройства защиты соответствуют национальным стандартам.

3. Удобное обслуживание:Модульная конструкция, гидравлическая система и электрическая система размещены в секциях, что удобно для ежедневного осмотра и обслуживания.

4. Адаптивность к окружающей среде:Двигатель с уровнем выбросов Евро VI соответствует требованиям по охране окружающей среды, а гидравлическая система отличается превосходными пусковыми характеристиками при низких температурах и адаптируется к температуре окружающей среды от -20℃ до 45℃.

Сценарии применения

• Коммунальное строительство:техническое обслуживание уличного освещения, осмотр мостов и установка светофоров.

• Промышленная сфера:техническое обслуживание оборудования завода, монтаж трубопроводов и строительство складских стеллажей.

• Строительная отрасль:отделка наружных стен, очистка стеклянных навесных стен и сварка стальных конструкций.
