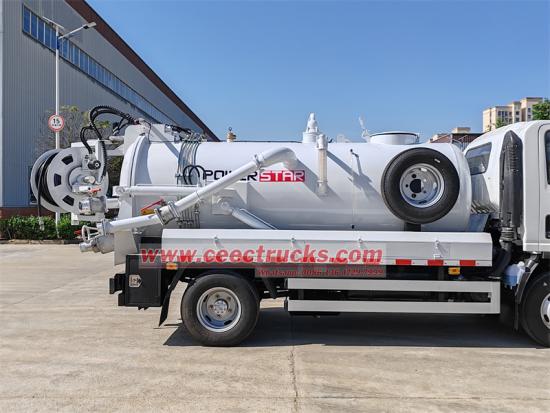

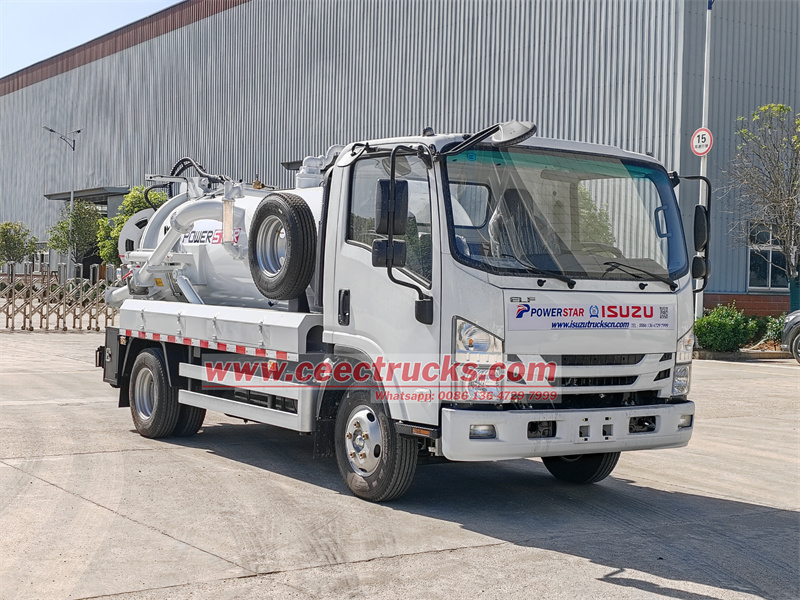

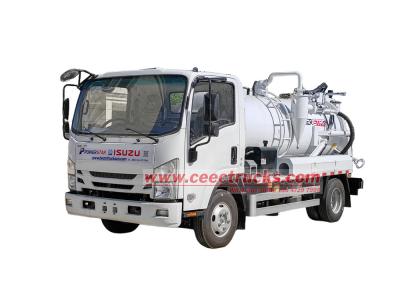

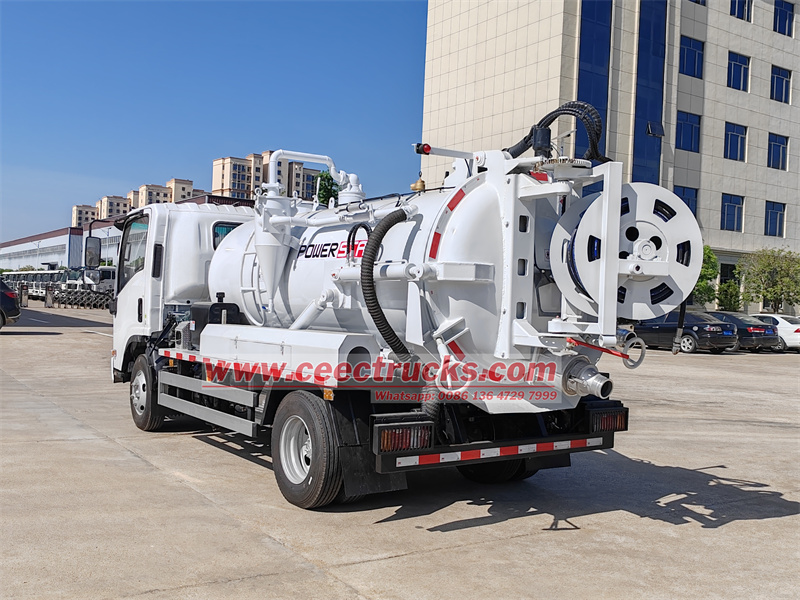

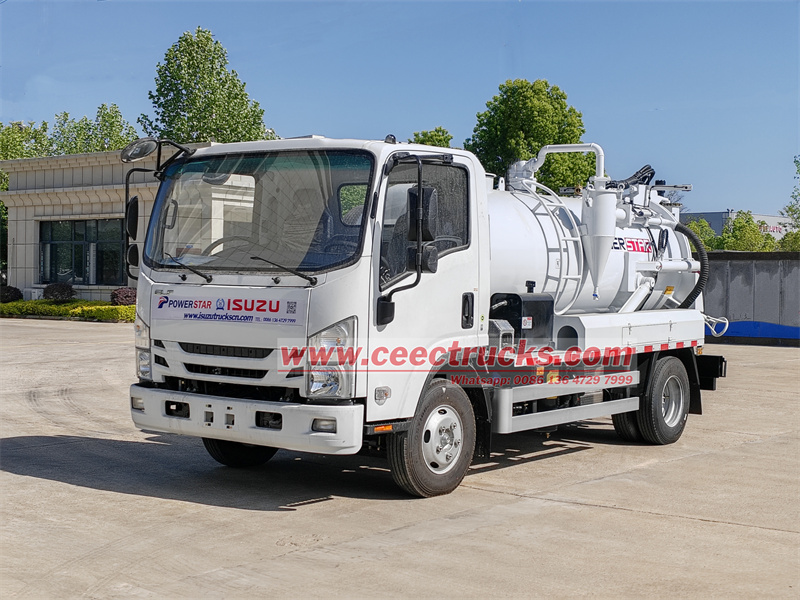

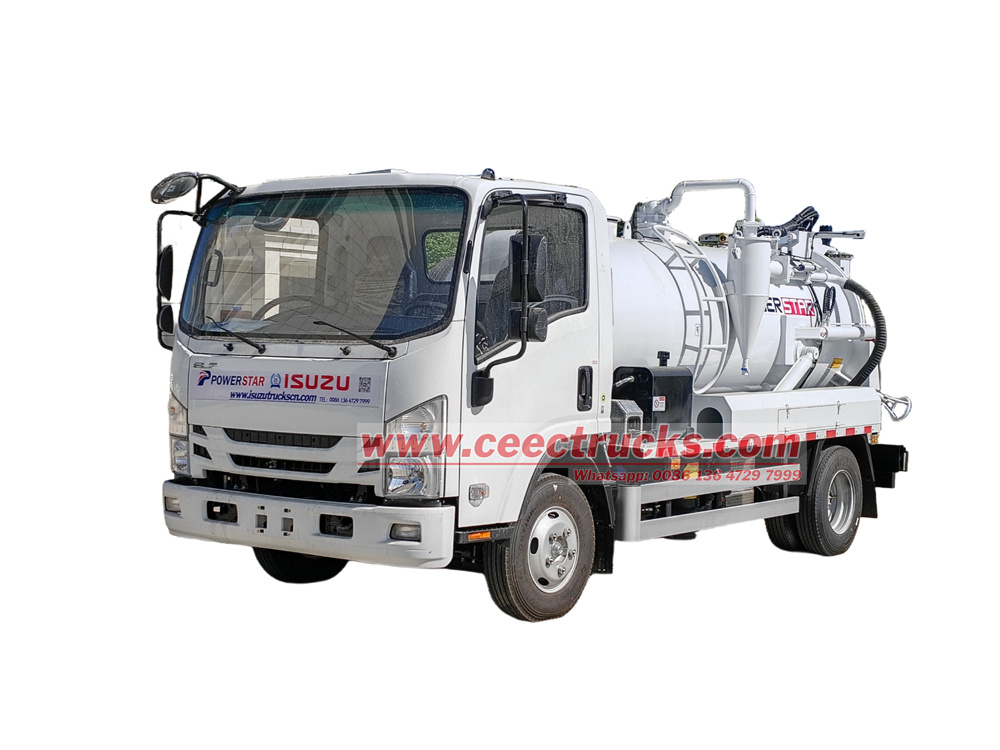

Isuzu 4000 литров комбинированный струйно-всасывающий автомобиль

Isuzu 4000 литров комбинированный вакуумный струйный грузовикразработан с высокой эффективностью, безопасностью и гибкостью в качестве основной концепции и специально разработан для дноуглубительных работ и работ по очистке трубопроводов от ила в сложных рабочих условиях. Автомобиль основан на шасси Isuzu KV100, оснащен двигателем Isuzu 4KH1CN6LB и 5-ступенчатой коробкой передач MSB с высокой мощностью и стабильным управлением. Верхняя часть корпуса имеет конструкцию с двумя баками: 3 кубических бака для сточных вод и 1 кубический бак для чистой воды, оснащена вакуумным насосом Weilong и импортным насосом высокого давления для достижения скоординированной работы всасывания сточных вод и промывки под высоким давлением. Двойные кнопки отбора мощности в кабине, ручной гидравлический клапан и правый задний блок управления представляют собой тройную систему управления, которая поддерживает переключение режима работы одной кнопкой, а двойные гидравлические и электрические гарантии обеспечивают эксплуатационную гибкость и надежность. Такие конфигурации, как вторичный фильтр, выпускной клапан заднего борта и шланговая катушка, дополнительно повышают эффективность и безопасность работы, что делает его идеальным выбором для городской санитарии и обслуживания промышленных трубопроводов.

â— 30-летний опыт проектирования комбинированных каналопромывочных машин

â— Профессиональная команда продаж, которая поможет вам выбрать подходящий грузовик.

â— Создание строгой команды контроля качества для гарантии качества

â— Быстрая доставка, быстрая доставка в течение 10 дней

â— Гарантия 24 месяца.

I. Конфигурация шасси

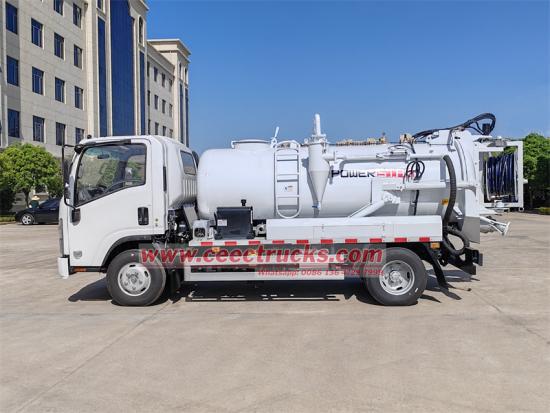

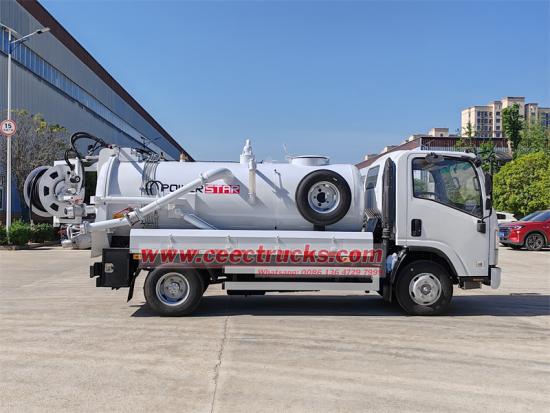

The Isuzu KV100 комбинированная каналопромывочная машинамодифицирован на базе шасси Isuzu KV100, оснащен двигателем Isuzu 4KH1CN6LB (120 л.с.), совмещенным с 5-ступенчатой коробкой передач Isuzu MSB, и колесной базой 3360 мм. Он обладает большой мощностью и гибким управлением, подходит для сложных городских дорожных условий.

II. Верхняя структура

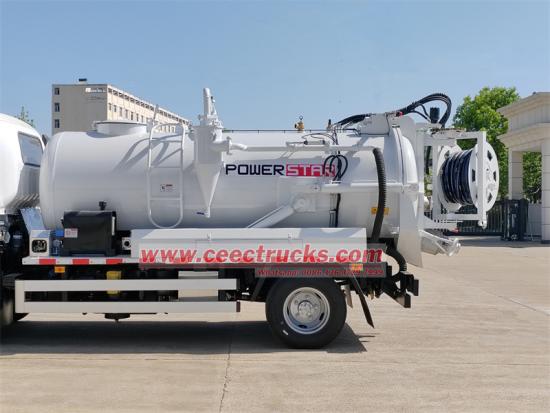

★ Конструкция танка

• Раздельный бак: 3 кубических бака для сточных вод + 1 кубический бак для чистой воды, независимая конструкция отсеков, удовлетворяющая двум потребностям: откачки сточных вод и смыва чистой водой.

• Материал: высококачественная углеродистая сталь (опционально нержавеющая сталь), антикоррозийная и антиржавчина, продлевающая срок службы.

★ Основное устройство

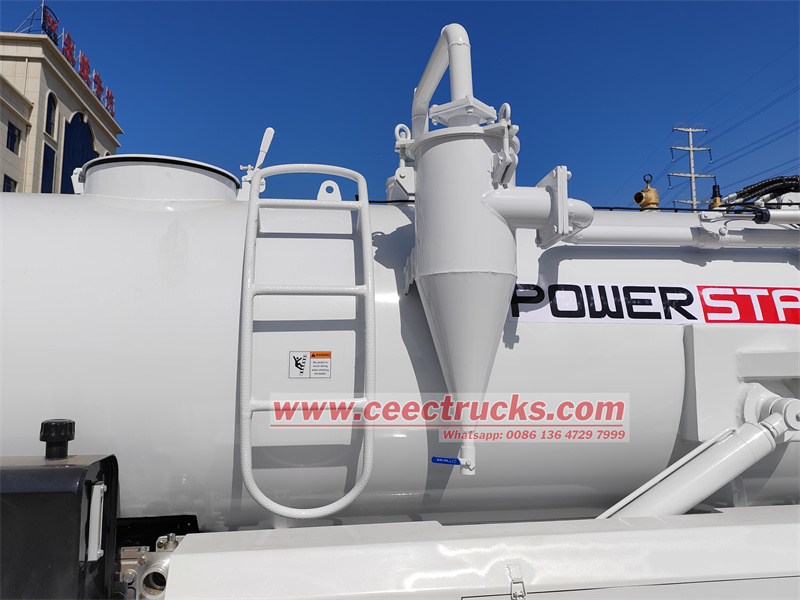

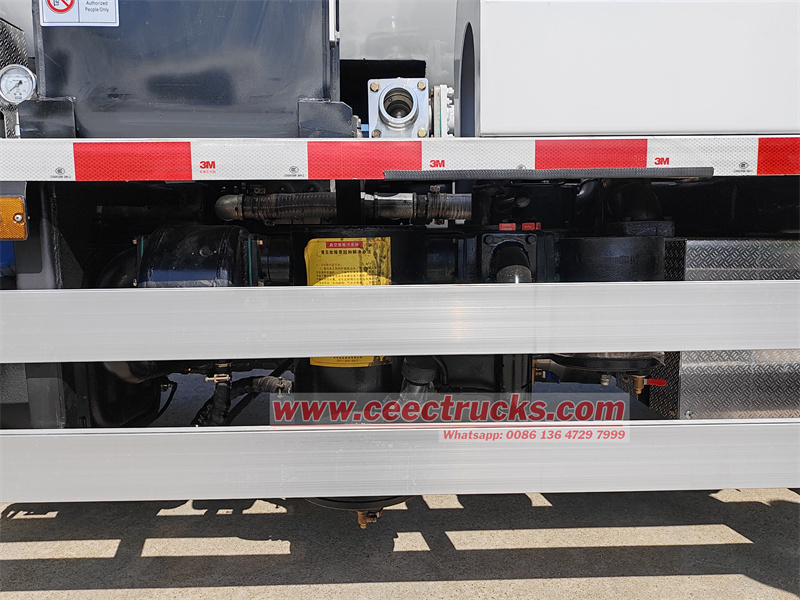

• Вакуумный насос Weilong:эффективное отсасывание сточных вод, с вторичным фильтром для улавливания крупных частиц примесей, что обеспечивает стабильную работу оборудования.

• Водяной насос высокого давления Итальянской ГЭС:в сочетании с барабаном для шланга с водяным пистолетом высокого давления обеспечивает мощную промывку.

• Канализационное окно:Наблюдение за уровнем жидкости в резервуаре в режиме реального времени для предотвращения перелива.

• Лестница:Складная лестница на боковой стороне резервуара для удобства обслуживания.

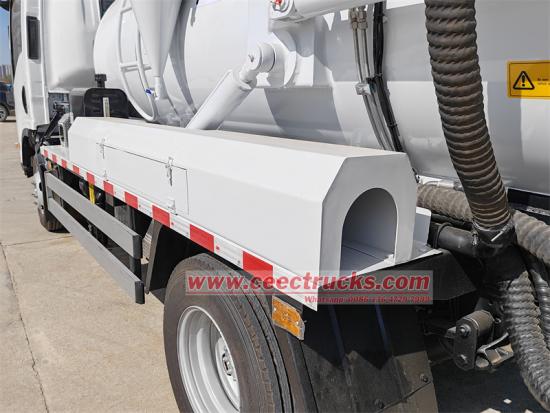

• Трубопроводная коробка:Храните трубы высокого давления и принадлежности, чтобы поддерживать чистоту на рабочем месте.

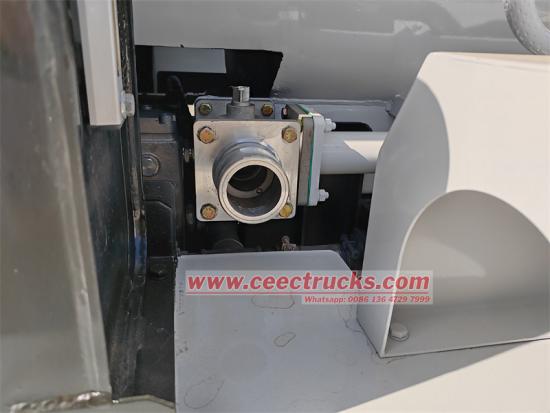

• Разгрузочный клапан задней двери:Быстрое опорожнение резервуара для сточных вод и обеспечение непрерывной работы.

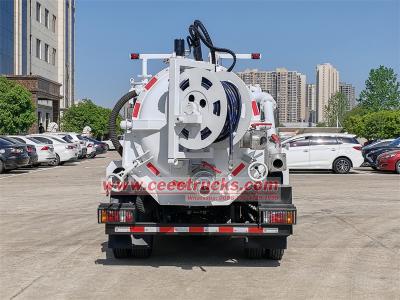

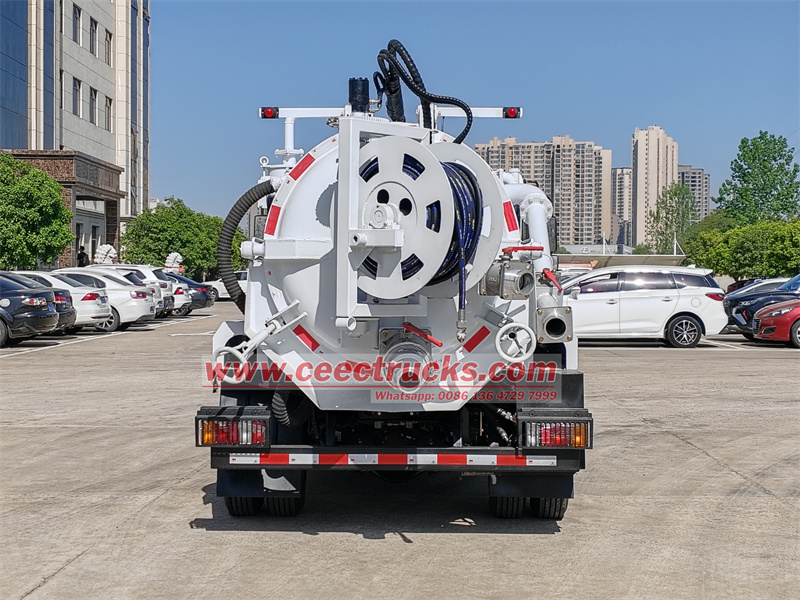

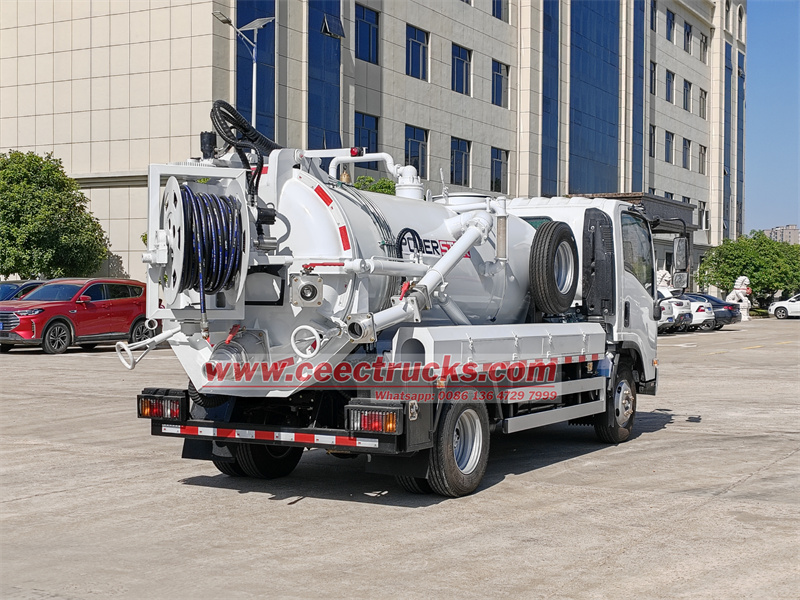

• Шланговая катушка:Оснащены водяным пистолетом высокого давления, поддерживают удаленную промывку и гибко реагируют на различные рабочие условия.

III.Система управления работой

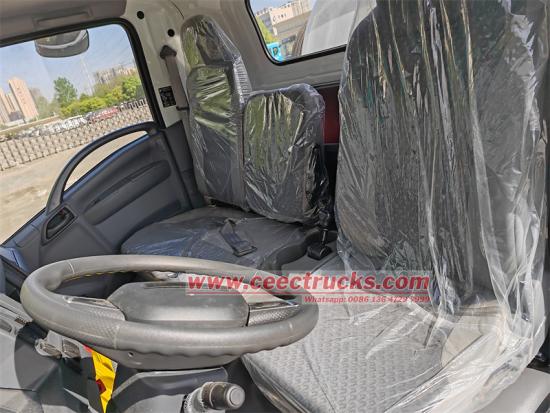

★Кнопка независимого управления двойным отбором мощности

1. Позиция:Независимые кнопки расположены на левой и правой сторонах рулевого колеса, имеют четкую маркировку и интуитивно понятное управление.

2. Функция:

• Левая кнопка (управление сточным баком):Запуск/остановка вакуумного насоса Weilong осуществляется одним нажатием кнопки, а взаимодействие с вторичным фильтром обеспечивает эффективное всасывание сточных вод и предотвращает попадание загрязнений в корпус насоса.

• Правая кнопка (управление баком чистой воды):Запустите/остановите импортный водяной насос высокого давления, создайте струю воды под высоким давлением 16–20 МПа и проведите мощную прочистку трубопровода.

• Преимущества:Две системы работают независимо и не мешают друг другу. Например, нет необходимости отключать функцию очистки при откачке сточных вод, что повышает эффективность работы.

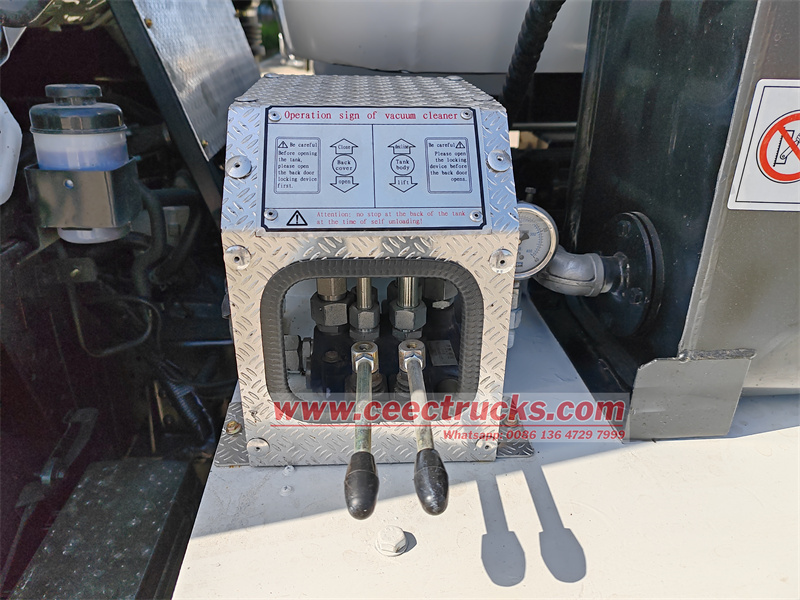

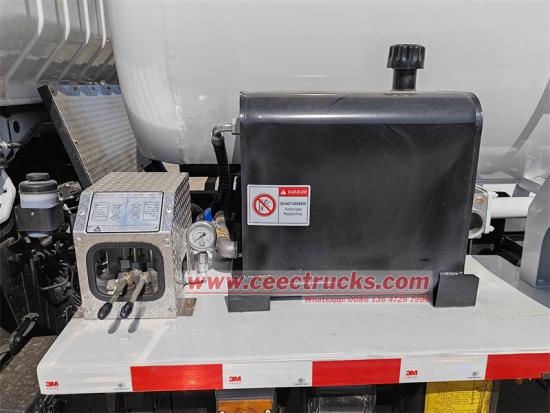

★ Ручной гидравлический клапан управления (со стороны водителя)

Идентификация функции:

• Назад Закрыть/Открыть:Контролируйте закрытие и открытие задней крышки канализационного резервуара, чтобы обеспечить герметизацию или быстро опорожнить канализационные стоки.

• Наклон/подъем корпуса цистерны:Отрегулируйте угол наклона корпуса резервуара с помощью гидравлической системы, чтобы адаптировать его к эксплуатационным требованиям на разных глубинах или под разными углами.

• Метод эксплуатации:Конструкция с ручкой, чувствительный гидравлический отклик, сложные движения можно выполнять одной рукой, что снижает трудоемкость работы.

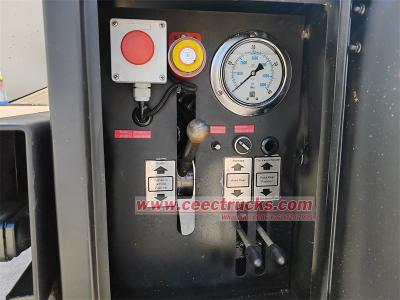

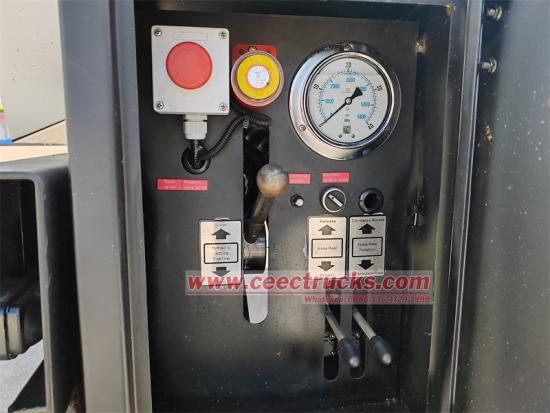

★ Задний блок управления (правая задняя сторона):

1. Система промывки под высоким давлением

• Закрытие/открытие трубопровода гидравлической промывки:Управление трубопроводом высокого давления одной кнопкой позволяет избежать утечки воды из-за неправильной эксплуатации.

• Снятие/втягивание шланговой катушки:Электрический шланговый барабан автоматически втягивается и высвобождается, поддерживает длину шланга более 10 метров и подходит для работы на больших расстояниях.

• Вращение шланговой катушки (по часовой стрелке/против часовой стрелки):Отрегулируйте направление вращения барабана с помощью ручки блока управления, гибко отрегулируйте угол наклона шланга и избегайте запутывания.

2. Управление вспомогательными функциями

• Переключатель зуммера:Включите зуммер во время работы, чтобы предупредить окружающий персонал о необходимости соблюдать правила безопасности и избегать случайных травм от струй воды под высоким давлением.

• Пневматический переключатель клапана:Контролируйте открытие и закрытие пневматических клапанов, таких как клапан герметизации резервуара, чтобы обеспечить полную герметичность резервуара во время откачки сточных вод.

• Электронный дроссель/переключатель:Электронная дроссельная заслонка точно регулирует частоту вращения двигателя в соответствии с различными рабочими нагрузками (например, экономия энергии на низких оборотах при небольшой нагрузке, повышение частоты вращения при большой нагрузке).

IV. Координация работы и проектирование безопасности

★.Логика двойной системы связи

• Приоритетный контроль:Отбор мощности сточного бака и бака чистой воды являются резервными. Если одна сторона выходит из строя, другая сторона может работать независимо.

• Защитная блокировка:Если задняя крышка бака не закрыта (состояние Back Over Open), вакуумный насос не может быть запущен, чтобы предотвратить утечку сточных вод.

★. Проектирование гидравлического и электрического резервирования.

• Ручной гидравлический клапан:При отказе электрической системы основные операции, такие как подъем бака, открытие и закрытие задней крышки, можно по-прежнему выполнять с помощью ручного клапана со стороны водителя.

• Электронная дроссельная заслонка двойного режима:поддерживает автоматический круиз-контроль и ручную регулировку для работы в сложных рабочих условиях (например, автоматическое ускорение при подъеме).

★. Система оповещения и аварийной сигнализации

• Зуммер + сигнальная лампа:автоматическое включение во время работы, обеспечивающее двойное оповещение ночью или в шумной обстановке.

• Кнопка аварийной остановки:На правом заднем блоке управления и в кабине имеются красные кнопки аварийной остановки, которые позволяют одним нажатием отключить всю выходную мощность.
