Кран-манипулятор Isuzu ELF 3.2ton — это эффективное и гибкое подъемное оборудование, которое устанавливается на транспортное средство и имеет выдвижную прямую конструкцию стрелы. Конструкция прямой стрелы крана позволяет ему работать под различными углами, с большим радиусом действия и большой высотой подъема. Используя систему управления, легко добиться точного подъема и перемещения грузов. Isuzu ELF кран-манипулятор широко используется в логистике, строительстве, спасательных операциях и других ситуациях, значительно повышая эффективность работы и безопасность эксплуатации.

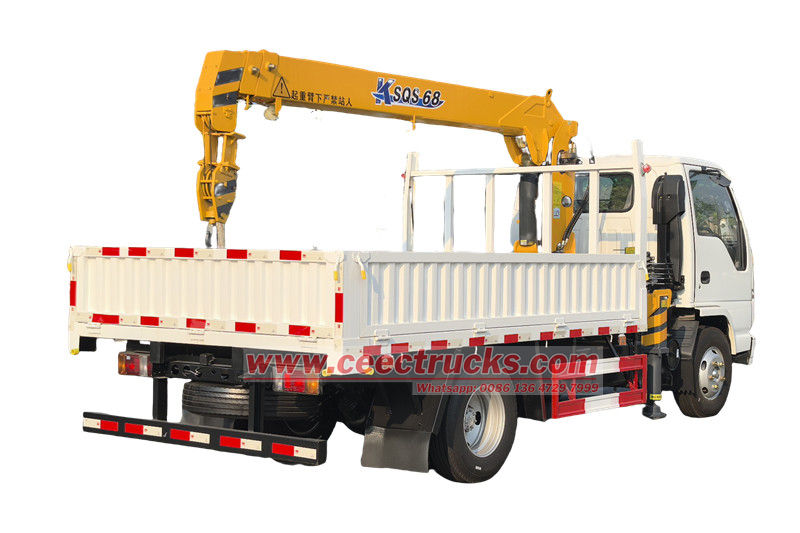

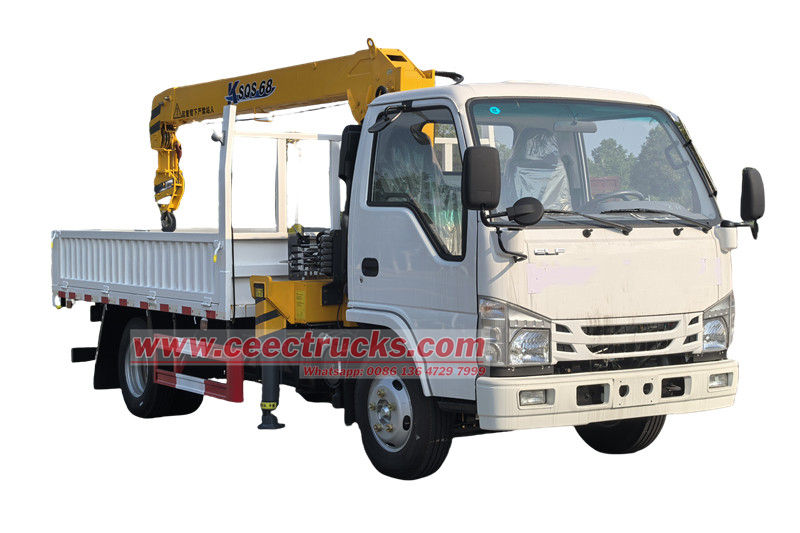

Грузовой автомобиль с краном-манипулятором Isuzu ELF грузоподъемностью 3,2 тонны, также называемый грузовиком Isuzu ELF с подъемным краном грузоподъемностью 3,2 тонны, телескопическим грузовиком с краном, сервисным грузовиком с стрелой, краном с телескопической стрелой и т. д. Автомобиль модифицирован на шасси Isuzu 100P, оснащен мощным двигателем Isuzu 4KH1CN6LB мощностью 120 л.с., совмещенным с 5-ступенчатой коробкой передач MSB с плавным переключением передач, а также краном SQS-68 в задней части кузова с большой грузоподъемностью и вылетом стрелы, а также грузовым отсеком размером 3000x2100x450 мм внизу, который позволяет легко перевозить тяжелые предметы, поднимаемые крюком крана.
Кран-манипулятор Isuzu ELF 3.2ton предлагает широкий спектр дополнительных тоннажей, включая 2 тонны, 3.2 тонны, 4 тонны и т. д. до 30 тонн. Что касается типа крана, у клиентов есть возможность выбора между краном с прямой стрелой или краном с откидной стрелой.
Этот кран-манипулятор Isuzu сконструирован из нескольких ключевых компонентов, таких как стрела, поворотная платформа, рама и опоры. Бортовой кран выполняет механические движения, такие как изменение вылета стрелы, телескопирование, вращение и лебедка, и выполняет подъемные операции посредством скоординированной комбинации этих действий.
|
Isuzu ELF 3.2ton грузовик кран-манипулятор |
|||
|
Общие размеры |
6600x2 2 00x 285 0мм |
||
|
Полная масса автомобиля |
7300кг |
||
|
Снаряженная масса |
4250кг |
||
|
Характеристики шасси |
|||
|
Марка шасси |
ИСУЗУ |
||
|
Модель привода |
4 х 2 ,леворульный |
||
|
Кабина |
Кабина ISUZU 3D, с кондиционером и 2 сиденьями, передний привод, цельносварная конструкция из стали. Ручной наклон, механическая подвеска. |
||
|
Двигатель |
Модель |
4-тактный, с непосредственным впрыском, 4-цилиндровый рядный с водяным охлаждением, турбонаддувом и промежуточным охлаждением |
|
|
Тип |
Исузу 4KH1CN6LB |
||
|
Власть |
88 кВт/ 12 0 л.с. |
||
|
Смещение |
2 . 999 Л |
||
|
Тип топлива |
Дизель |
||
|
Коробка передач |
Исузу МСБ - 5 В |
||
|
Тормозная система |
Воздушный тормоз |
||
|
Колесная база |
3360 мм |
||
|
Шина |
70 0 Р16 , 6 +1 шт. |
||
|
Спецификация надстройки |
|||
|
Грузовой кузов |
Измерение |
3000x2100x450мм |
|
|
Материал |
Углеродистая сталь Q235 |
||
|
Толщина груза |
Боковая сторона 3мм, нижняя часть 4мм |
||
|
Рабочая система |
|||
|
кран |
Марка крана |
SQS-68 |
|
|
Максимальная грузоподъемность |
32 00кг |
||
|
Максимальный рабочий радиус |
7.7 м |
||
|
Максимальная высота подъема |
9.5 м |
||
|
Угол поворота |
360° |
||
|
Место для установки |
850 мм |
||
|
Максимальное рабочее давление |
20 МПа |
||
|
Вес крана |
1105 кг |
||
|

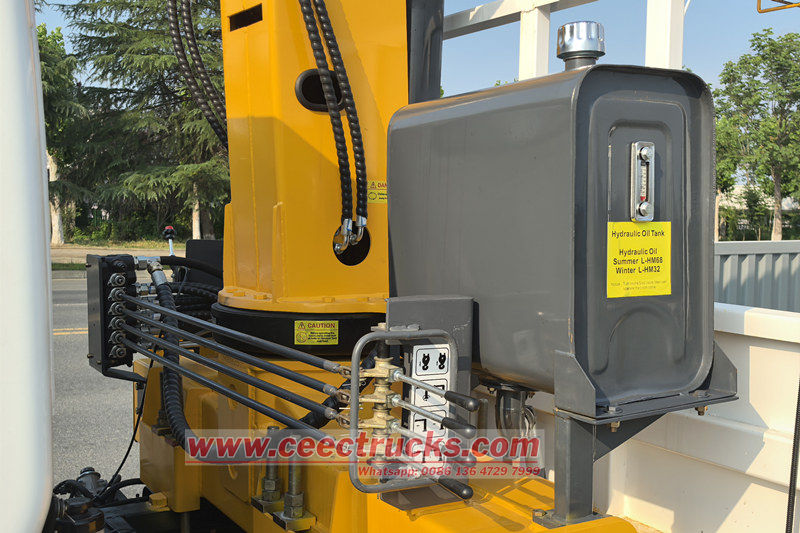

Емкость масляного бака |
30 Л |
||
Принцип работы крана-манипулятора Isuzu ELF 3.2 тонны
● Кран-манипулятор Isuzu ELF грузоподъемностью 3,2 тонны использует двигатель транспортного средства в качестве источника энергии и передает мощность на гидравлический насос через коробку отбора мощности.

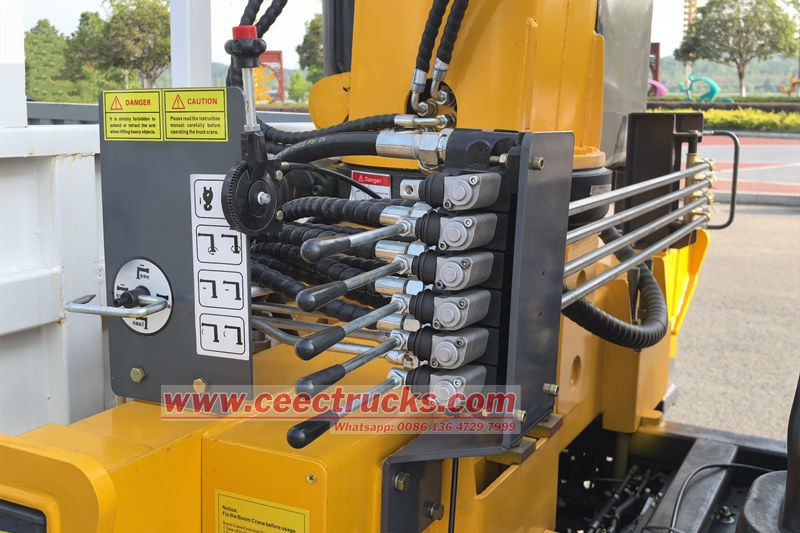

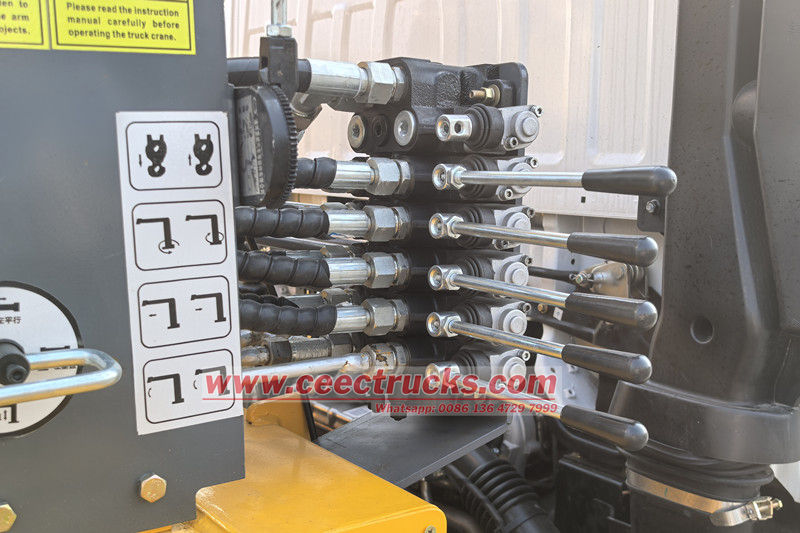

● Гидравлический насос преобразует механическую энергию в гидравлическую и генерирует масло высокого давления. Масло высокого давления транспортируется к многоходовому реверсивному клапану через гидравлический трубопровод. Оператор управляет рукояткой реверсивного клапана, чтобы изменить направление потока масла, тем самым управляя действием каждого привода.
● Когда стрелу необходимо выдвинуть, масло поступает в телескопический цилиндр, чтобы последовательно выдвинуть каждую секцию стрелы; для изменения вылета стрелы масло поступает в цилиндр изменения вылета, чтобы изменить угол между стрелой и горизонтальной плоскостью; поворотное действие осуществляется поворотным двигателем для вращения крана как единого целого в горизонтальной плоскости.
● Подъемный механизм приводит в действие трос, который втягивается и выпускается через лебедку для подъема и опускания тяжелых предметов. Весь процесс точно контролируется гидравлической системой для завершения подъема тяжелых предметов.
Характеристики крана-манипулятора Isuzu

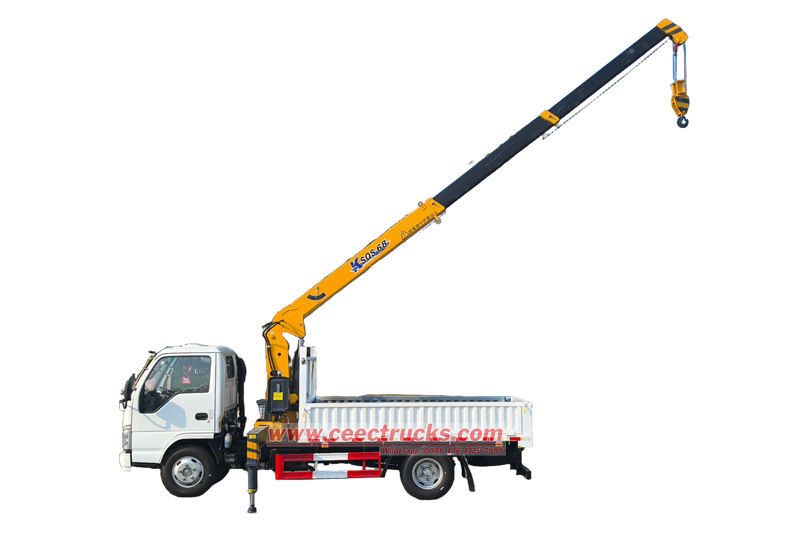

● Широкий рабочий диапазон: телескопический автокран может быть удлинен на несколько секций и может работать в большом радиусе и диапазоне высот, что позволяет удовлетворять потребности различных рабочих условий.
● Гибкая эксплуатация: оснащен усовершенствованной гидравлической системой и рукояткой управления, оператор может легко контролировать выдвижение, изменение амплитуды, вращение и подъем стрелы крана, а также обеспечивает точное позиционирование.
● Хорошая устойчивость: конструкция изготовлена из высокопрочной стали, устойчива, оснащена большим размахом выносных опор, что позволяет эффективно распределять нагрузку и обеспечивать устойчивость во время работы.
Широкое применение крана-манипулятора Isuzu ELF
● Строительная техника: используется для подъема строительных материалов (например, стальных прутков, сборных железобетонных изделий), монтажа стальных конструкций и перемещения оборудования.
● Коммунальное строительство: используется для установки уличного освещения, рекламных щитов, транспортных сооружений и т. д., а также может использоваться для пересадки деревьев в ландшафтном дизайне.
● Техническое обслуживание электросетей: используется для подъема трансформаторов, столбов и другого оборудования при монтаже и обслуживании линий электропередач.
● Логистика и транспортировка: погрузка и разгрузка товаров на складах, в доках и других местах, пригодных для обработки крупногабаритных грузов.
