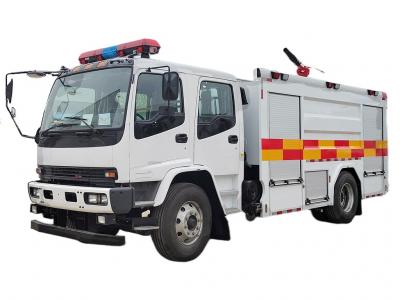

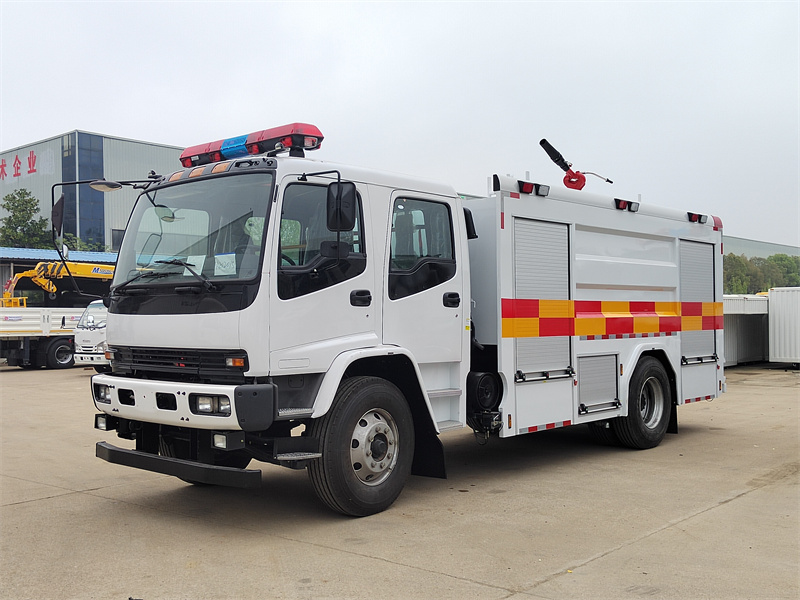

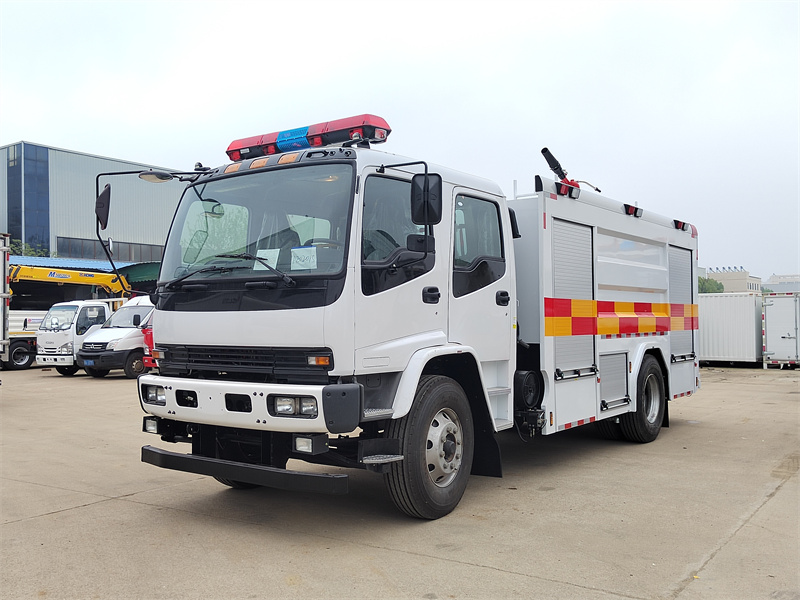

Isuzu FVR 300HP быстроходная пожарная машина

Элемент

Технические характеристики пожарного автомобиля ISUZU FVR

Общий размер

8,730x2,550x3,720 мм (прибл.)

Емкость бака

Вода 5000 кг

Материал бака

Бак для воды: нержавеющая сталь#304

Емкость бака

Пена 1000 кг

Материал бака

Пенный бак: нержавеющая сталь #304

Мощность двигателя

220кВт/300л.с.

Макс. скорость движения

95км/ч

Колесная база

4500 мм

Уровень класса выбросов

Евро 5

Численность экипажа

2+4

Радиус действия пожарного монитора

Вода ≥65м / Пена ≥55м

Угол въезда/выезда

17°/12°

Номер модели шасси

Кл1180XMFRY

Шасси Марка

ИСУЗУ

Мощность двигателя

280кВт

Уровень класса выбросов

Евро 5

Колесная база

4500 мм

Полная масса автомобиля

18 000 кг

ВОМ

Сэндвич с полной мощностью

Структурировщик

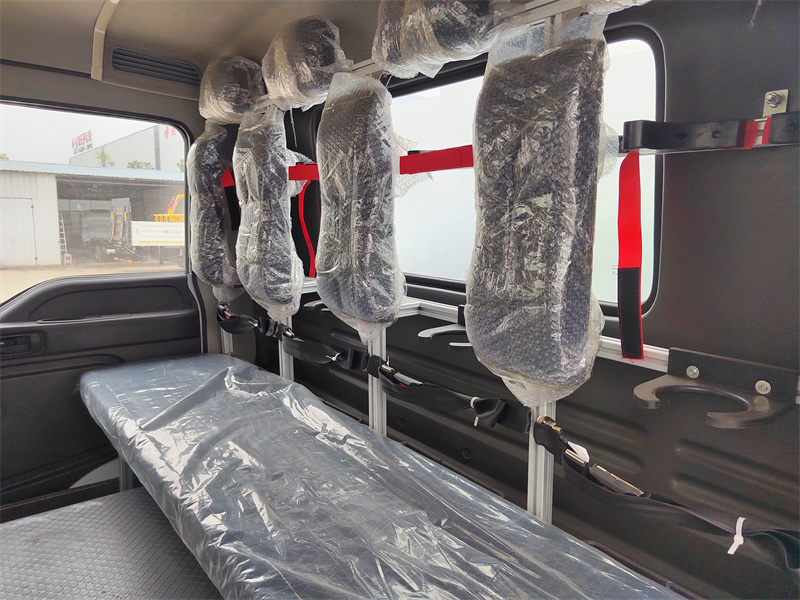

Плоский, 4 двери, передние стандартные сиденья кабины и задние сиденья SCBA

Численность экипажа

2+4

Сторона водителя

Левая сторона

Оборудование

Помимо оригинального оборудования на шасси, дополнительно установлено: сирена 100 Вт, длинные противопожарные огни, мфонарь-маркер, фонарь-маркер контура,ВОМ и т.д.

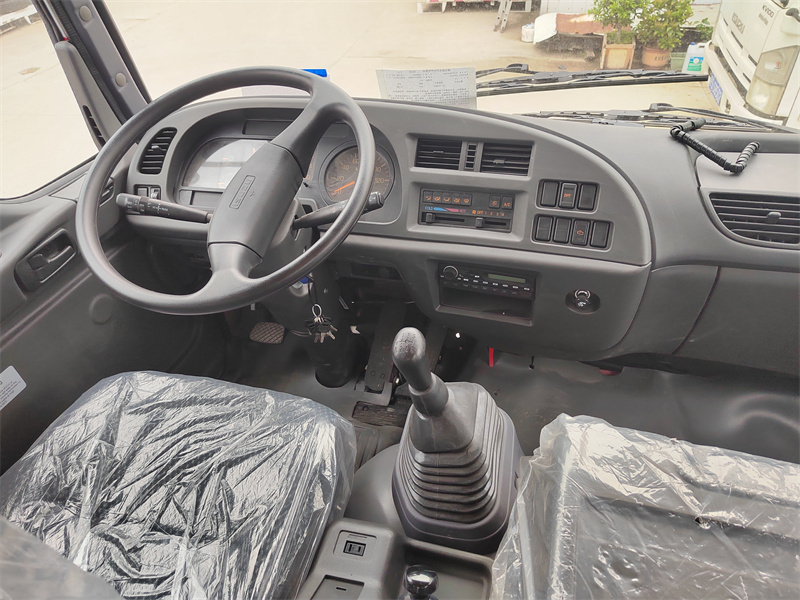

Панель инструментов

Панель приборов скорости/топлива/частоты вращения

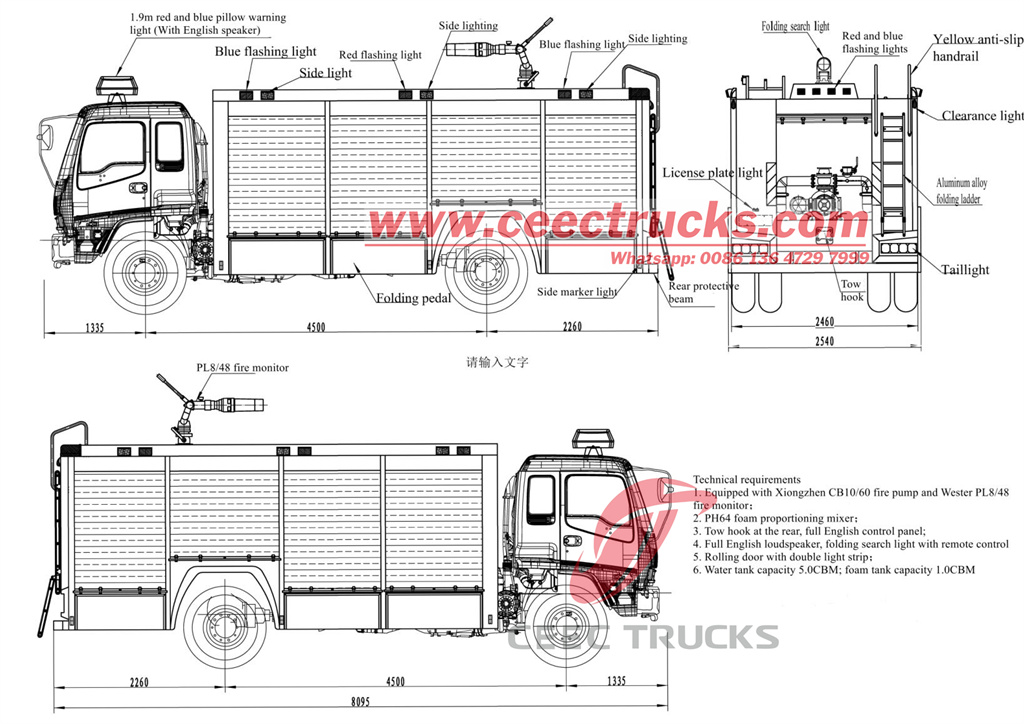

общая планировка

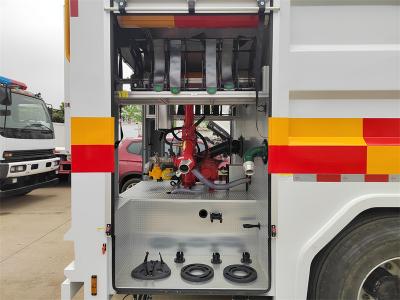

Передняя часть и две стороны середины корпуса являются отсеками для хранения. Это открытый тип независимого водяного бака в средней позиции центрального отсека. Задняя часть корпуса является насосным отсеком.

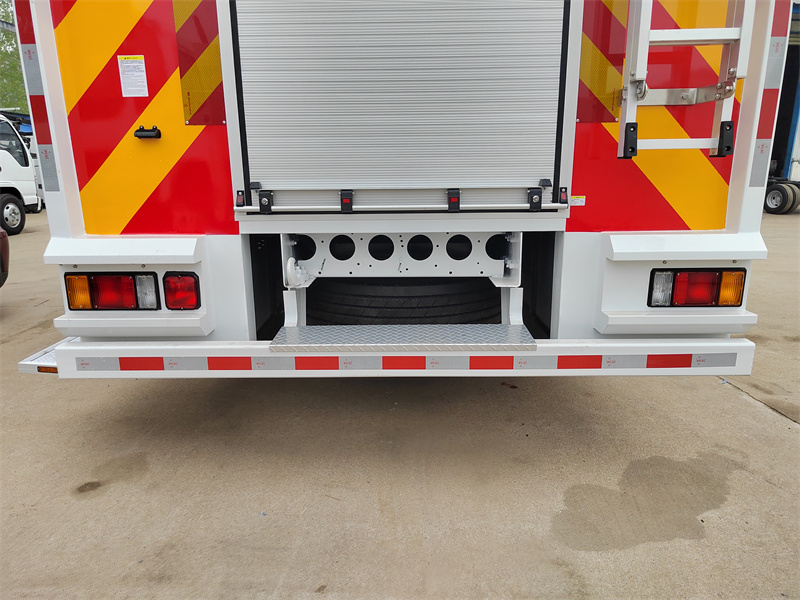

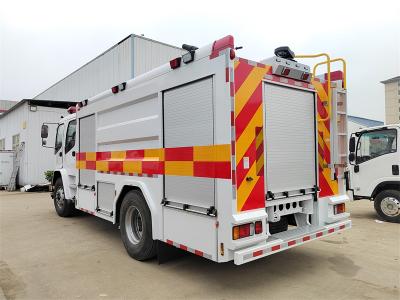

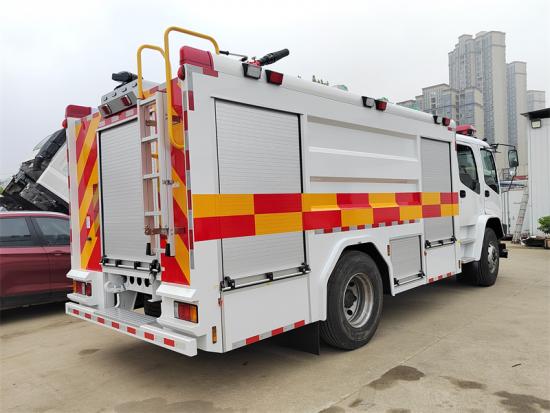

По обеим сторонам корпуса и сзади насосного отсека установлены жалюзи из алюминиевого сплава, лестницы установлены на задней части корпуса с правой стороны.

Технологические требования

Все сварные панели и каркасные стали проходят строгий процесс антикоррозийной обработки и фосфатирования. Все принадлежностиг€стандартные компоненты обрабатываются методом оцинкованияг€гальванопокрытиег€Декрементные обработки и т. д. После завершения сварки бака, бак будет очищен и удалены возможные дефекты, такие как пустой припой. А затем он будет подвергнут 24-часовому гидростатическому испытанию, чтобы убедиться в отсутствии протечек.

Материал

Внешняя рама корпуса изготовлена из высококачественного сплава Q235A, внутренняя рама изготовлена из высокопрочного алюминиевого сплава, нижняя панель изготовлена из алюминиевых панелей с анодной оксидацией.

Двери

Двери изготовлены из алюминиевого сплава и оснащены замками, которые хорошо герметичны и защищены от пыли.

Структура

Открытый бак, цельнометаллическая сварная конструкция, общая коррозионная стойкость, имеются меры по амортизации

Материал

Резервуар для воды изготовлен из высококачественного материала#304 Нержавеющая сталь

Емкость

Вода 5000 кг

Основные устройства

2 шт. входных отверстия DN 500 мм / 1 всасывающее отверстие в задней части насосного отделения

1 перепускной клапан / 2 сливных отверстия с шаровым краном

2 отверстия для входа воды DN65 с обеих сторон, конструкция: шаровой кран с внутренним изгибом, поднимающий трубопровод

Структура

Открытый бак, цельнометаллическая сварная конструкция, общая коррозионная стойкость, имеются меры по амортизации

Материал

Пенобакум изготовлен из высококачественной нержавеющей стали #304

Емкость

Пена 1000 кг

Основные устройства

2 шт. входных отверстия DN 500 мм / 1 всасывающее отверстие в задней части насосного отделения

1 перепускной клапан / 2 сливных отверстия с шаровым краном

2 отверстия для входа воды DN65 с обеих сторон, конструкция: шаровой кран с внутренним изгибом, поднимающий трубопровод

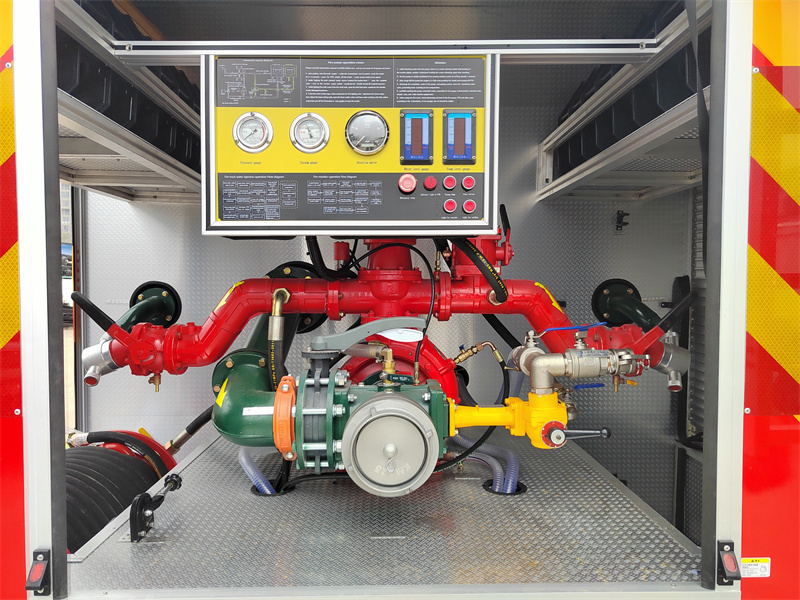

Состоит из пожарного насоса, пожарного монитора, системы трубопроводов, панели управления системой.

Модель

Пожарный насос нормального давления CB10/40

Тип

Центробежные насосы обычного давления

Пропускная способность

40 л/с при 1,0 МПа

Давление на выходе

≤2,0 МПа

Глубина всасывания

7м

Устройство для заливки

вакуумный насос

Время подготовки

≤35с

Макс. вакуум

≥85кПа

Дисплей и управлениеРегулировка оборотов насоса

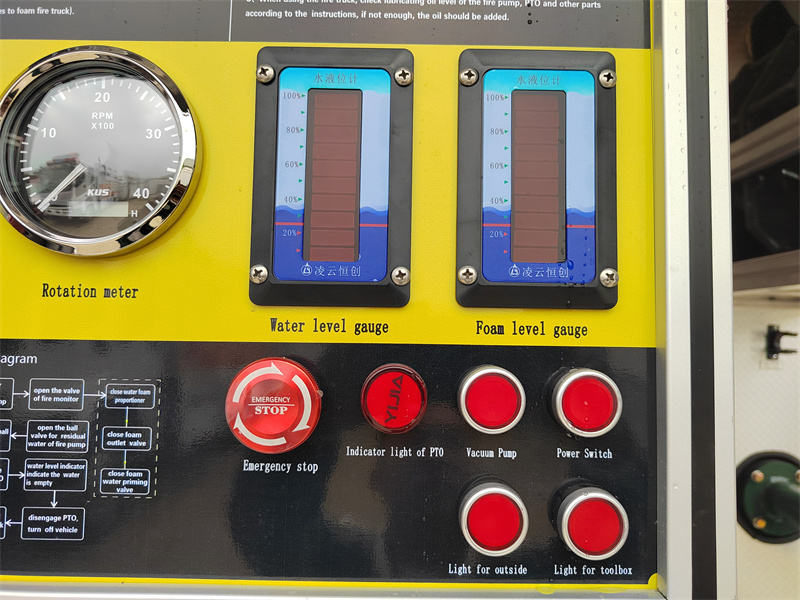

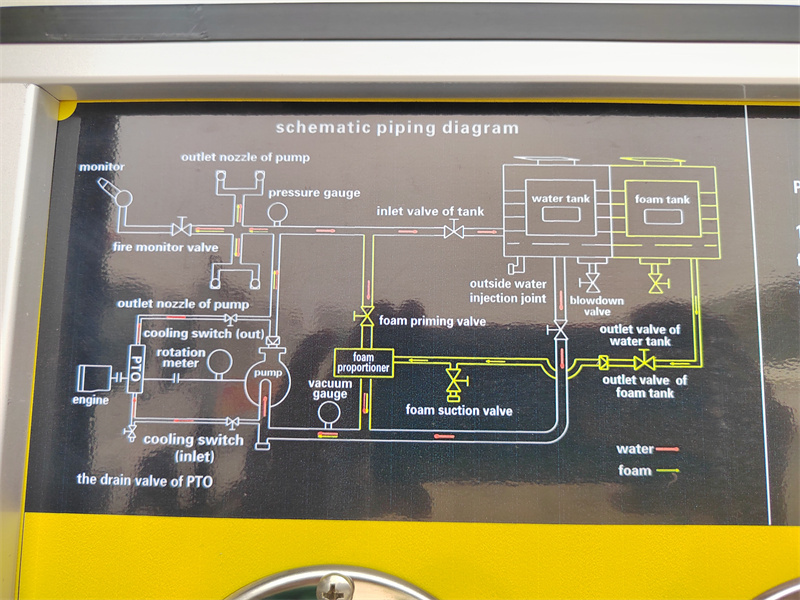

Маркировка на всех кнопках управления, с схемой трубопровода и иллюстрацией эксплуатации/обслуживания. Панель приборов находится в верхнем левом углу насосного отделения с индикатором оборотов/вакуума/давления воды/уровня жидкости и переключателями управления освещением/клапанами

1. Управление в кабине водителя

2. Дистанционное ручное управление в насосном отделении

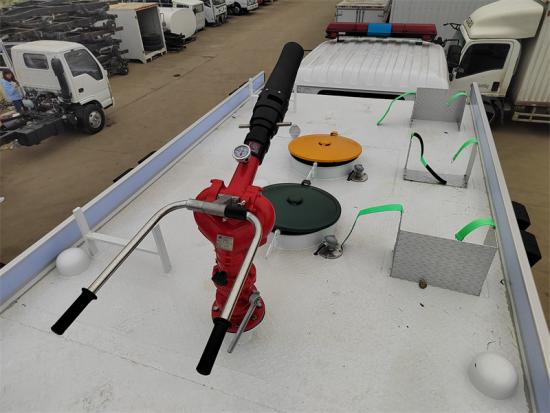

Модель

PL32 Высококачественный пожарный монитор

Делать

Weisite Fire Equipment Co., LTD

Емкость

32л/с при 1,0МПа

Угол поворота

≥360°

Угол

-30°- +70°

Стрельба досягаемость

Вода≥65м

Пена≥55м

Модель

PH64

Давление

0,6-1,4МПа

Поток

64л/с

Коэффициент ставки

3%-6% (регулируется)

Тип

Руководство

Линия всасывания

2 отверстия для быстрого всасывания DN150 в задней части насосного помещения с сетчатым фильтром и пневматическим переключателем типа «бабочка».

Нагнетательный трубопровод

2 отверстия для впрыска DN65 с обеих сторон，1 инъекционное отверстие DN80 внутри насосного помещения.

Впрыск воды в бак

Впрыск воды из насоса

к баку с водой через 1 Φ65мм

отверстие для впрыска внутри насосного отделения

Выпускной трубопровод

Трубопровод охлаждения

Тепловое устройство

4 выхода нормального давления DN80 сзади

Трубопровод охлажденияг€регулирующий клапан к валу отбора мощности охлаждения

Для повышения температуры в насосном отделении (опционально)

Дополнительные электрические

Независимая цепь

Вспомогательное освещение

Фары установлены

в насосном отсеке

и отсек для хранения вещей.

рабочая панель оборудована

с выключателем освещения, индикаторной лампой и т. д.

Удобно для наблюдения.

Боковой проблесковый маячок

Набор красных и синих мигалок

фары установлены на обоих

боковины кузова транспортного средства.

Сигнальное устройство кабины

Длинный красный фонарь 1 шт., который устанавливается наверху кабины;

Электронная сигнализация 1 шт., которая устанавливается в салоне;

Блок управления установлен внизу перед водителем.

Разжигание огня

Освещение огня 1 шт. дистанционное всенаправленное вращение освещения огня

Основная сила

На аккумуляторной батарее транспортного средства установлен главный выключатель аккумуляторной батареи.

1. Отделка: Весь внешний вид окрашен огнестойкой красной (R03) краской для запекания, соответствующей шасси.

2. Цвет: кабина и кузов грузовика — пожарно-красного цвета, внутренняя часть отсека оборудования — светло-серого цвета, алюминиевая раздвижная дверь — алюминиевого цвета, рама шасси и ступица колеса снизу — фосфатно-черного цвета, обод — серебристый, крылья, подкрылки и бамперы — темно-серого цвета.

3. Добавлены светоотражающие маркировочные полосы 3M; Добавлены светоотражающие маркировочные полосы 3M вокруг корпуса и педалей;

4. Цветовой стандарт лакокрасочного покрытия соответствует требованиям R03 red в национальном стандарте GB/T3181.

Каркас рамы оборудования изготовлен из алюминиевого сплава с использованием технологии внутреннего соединения.

повысить эффективность использования пространства и его изменяемость.

В соответствии с требованиями боевой подготовки и порядка эксплуатации все вспомогательное оборудование защищено от коррозии.，ударопрочный, устойчивый к падениям и царапинам, со специальным креплением, которое можно нажимать или тянуть, и в разумном пространстве, компактный, прочный, с четкими отметками, удобным доступом.

Элемент

Элемент

параметры

единица

количество

1

всасывающий шланг

Φ150×2ï½

кусок

4

2

фильтр для воды

Φ150

кусок

1

3

водосборник

Φ150мм×Φ65мм

кусок

1

4

гаечный ключ для сосания

Φ150ï½ ï½

кусок

2

5

ключ для пожарного гидранта

ФБ450

кусок

1

6

подземный пожарный гидрантгаечный ключ

ФБА800

кусок

1

7

13 тип водяного шланга

Ф80ï½ ï½×20ï½

диск

4

8

20 тип водяного шланга

Ф80ï½ ï½×20ï½

диск

4

9

20 тип водяного шланга

Ф65ï½ ï½×20ï½

диск

4

10

13 тип водяного шланга

Ф65ï½ ï½×5ï½

диск

2

11

адаптер

Ф80ï½ ï½×Φ65ï½ ï½

набор

4

12

прямоточная насадка

кусок

1

13

распылительная насадка с отводом

кусок

1

14

Пенная насадка

PQ4

кусок

1

15

Пенная насадка

PQ8

кусок

1

16

Шланг для всасывания пены

Ф40

набор

1

17

тройной распределитель головки

Φ80 вход Φ65 выход

кусок

2

18

резиновый молоток

кусок

1

19

раздвижная лестница

6м

кусок

1

20

протектор шланга

резина

пара

2

21

крюк для шланга

кусок

8

22

шланговый гетр

кусок

8

23

пожарный топор

кусок

1

24

огнетушитель

2кгABC

кусок

1
