Грузовик Isuzu с кузовом уплотнителя мусора

I. ПРОДУКТ Обзор

Грузовик Isuzu с кузовом уплотнителя мусора также называется Уплотнитель мусора производства грузовиков Isuzu, Уплотнитель мусора Isuzu KV100 6 куб. грузовик для сбора мусора, грузовик для вывоза мусора Isuzu 6 куб.м.

Грузовик Isuzu с кузовом уплотнителя мусора является эффективным и экологически чистым транспортным средством для сбора и транспортировки мусора, предназначенным для городских санитарных работ. Он использует передовую технологию сжатия и систему автоматического управления, которые могут эффективно сжимать мусор, тем самым увеличивая грузоподъемность и эффективность транспортировки. Транспортное средство оснащено высокопрочными мусоросборниками и компрессионными механизмами, обеспечивающими долговечность и надежность вывоза мусора. В то же время в автомобиле использованы экологически чистые материалы и передовые технологии уплотнений, которые эффективно предотвращают утечку мусора и выделение запахов, уменьшая загрязнение окружающей среды.

Кроме того, 6-кубовый мусоровоз Isuzu KV100 отличается простотой управления, управлением одной кнопкой и гуманным дизайном, что позволяет операторам легко выполнять процесс загрузки, сжатия и разгрузки мусора. В целом, благодаря своей высокой эффективности, экологичности, долговечности и гуманизации этот автомобиль стал мощным помощником в городской санитарной работе и внес важный вклад в чистоту и красоту города.

(1) Видео о грузовике с уплотнителем мусора Isuzu KV100 объемом 6 куб.м

(2) Isuzu Пикап T30 Explorer Технические характеристики

ЯЯ. Подробное описание продукта

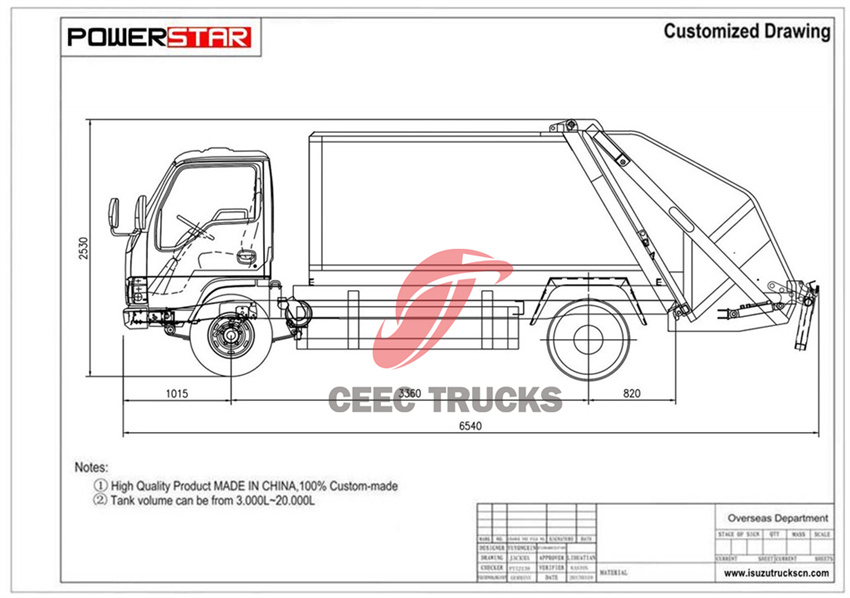

(3) Технический чертеж грузовика с уплотнителем мусора Isuzu KV100 6CBM

Компрессионный мусоровоз Isuzu KV100 6 куб. — специальный автомобиль, предназначенный для городских санитарных работ. Он использует передовую технологию сжатия и систему автоматического управления, которая может осуществлять автоматическую загрузку, сжатие и выгрузку мусора, что значительно повышает эффективность работы. Это инструмент городской санитарии, сочетающий в себе высокую эффективность, защиту окружающей среды, долговечность и интеллект.

Шасси и двигатель

Компрессионный мусоровоз модифицирован на базе шасси Isuzu KV100. Количество листов рессоры — 8/6+5, количество шин — 6, размерность шин — 7.00R16 14PR. Такая конфигурация шасси и шин повышает грузоподъемность и устойчивость автомобиля.

Компрессорный мусоровоз Isuzu KV100 6 куб. оснащен двигателем Isuzu 4Х1CN6LB. Этот двигатель имеет объем 2,999 л, максимальную выходную мощность 88 кВт, соответствующую максимальную мощность 120 лошадиных сил, экологический стандарт National VI и тип топлива - дизельное. Двигатель мощный, энергосберегающий и экологически чистый, низкий расход топлива и простота обслуживания дают надежную гарантию стабильной работы автомобиля.

На автомобиле установлена ​​пятиступенчатая коробка передач Isuzu MSB с 5 передачами. Такая конфигурация коробки передач облегчает переключение передач во время движения, удовлетворяет различные потребности водителей во время вождения, а также повышает топливную экономичность автомобиля.

Дизайн кузова

В конструкции кузова компрессионного мусоровоза Isuzu KV100 объемом 6 кубических метров применена технология электромеханической и гидравлической интеграции. С помощью механической, электрической и гидравлической комбинированной системы автоматического управления, компьютерного управления и системы ручного управления он реализует ряд автоматизированных операций, таких как сброс мусора, дробление или выравнивание, сильное заполнение, уплотнение и разгрузка. Материал кузова — высококачественная углеродистая сталь WISCO, с эффективным объемом сжатия 6 кубических метров, управлением одной кнопкой ПЛК, встроенным режимом ручного освещения, двойным электрическим управлением с обеих сторон и управлением из кабины. Опора нижней пластины усилена, имеет двустороннее сжатие, а открытый и легко очищаемый бак для сточных вод решает проблему вторичного загрязнения во время транспортировки мусора.

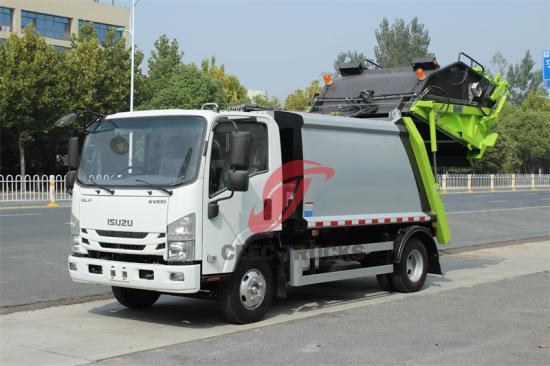

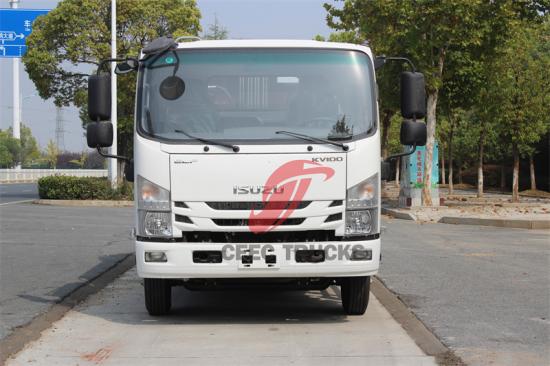

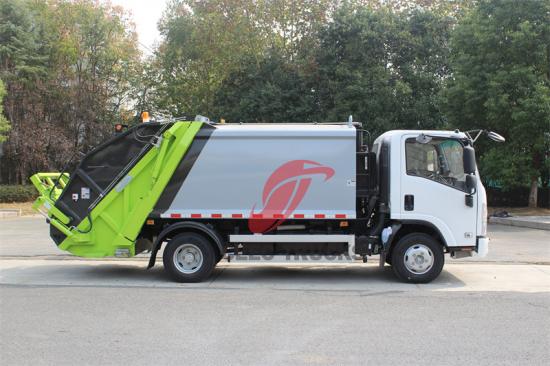

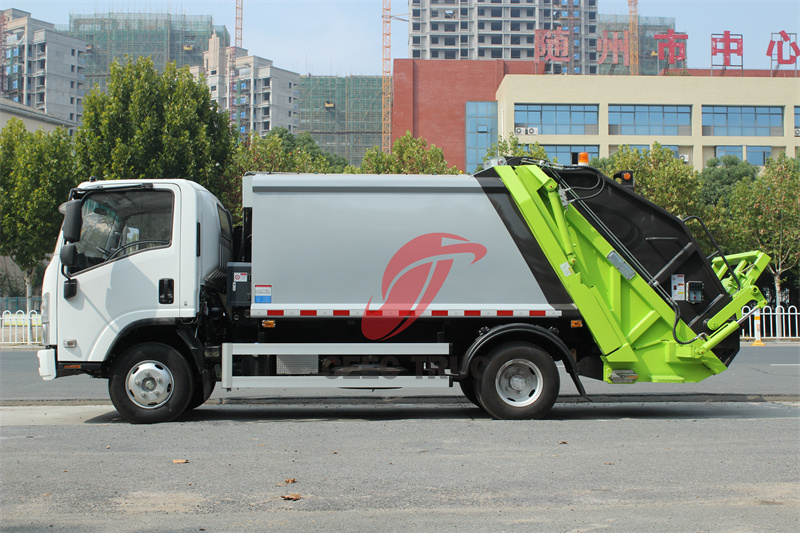

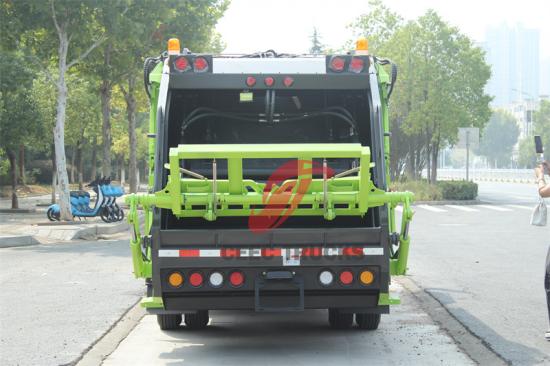

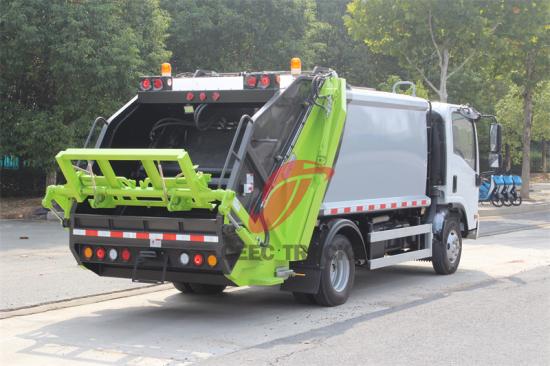

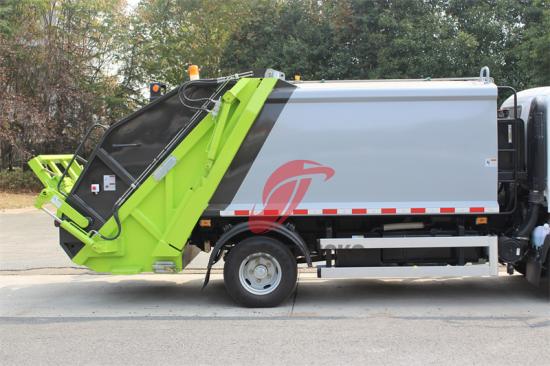

(4) Изображения грузовиков

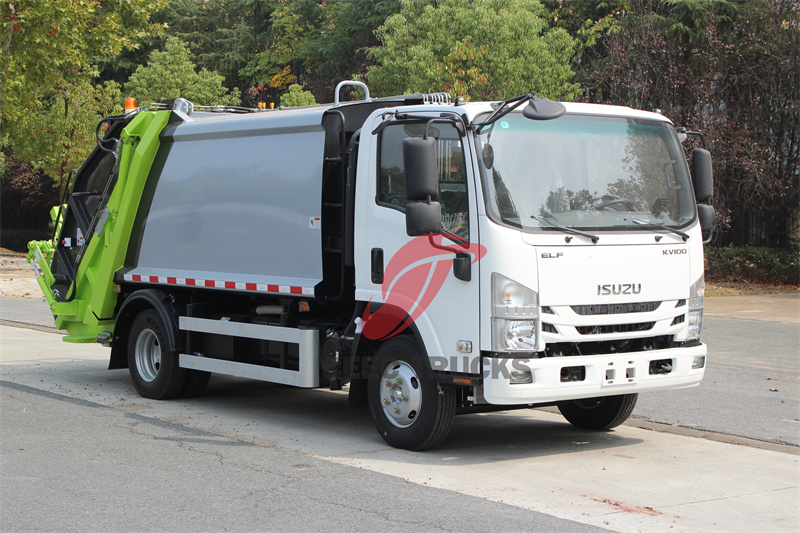

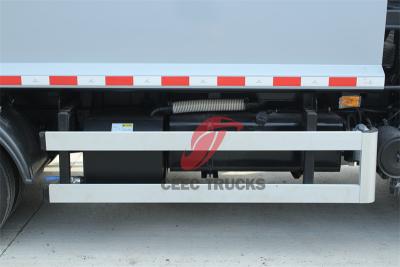

Уплотнитель мусора производства грузовиков Isuzu

Isuzu KV100 6куб.м компрессорный мусоровоз

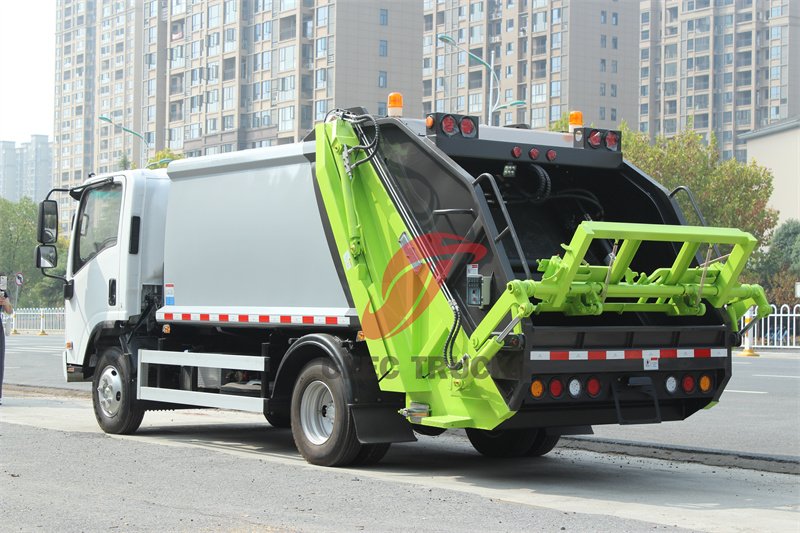

Грузовик Isuzu с кузовом уплотнителя мусора

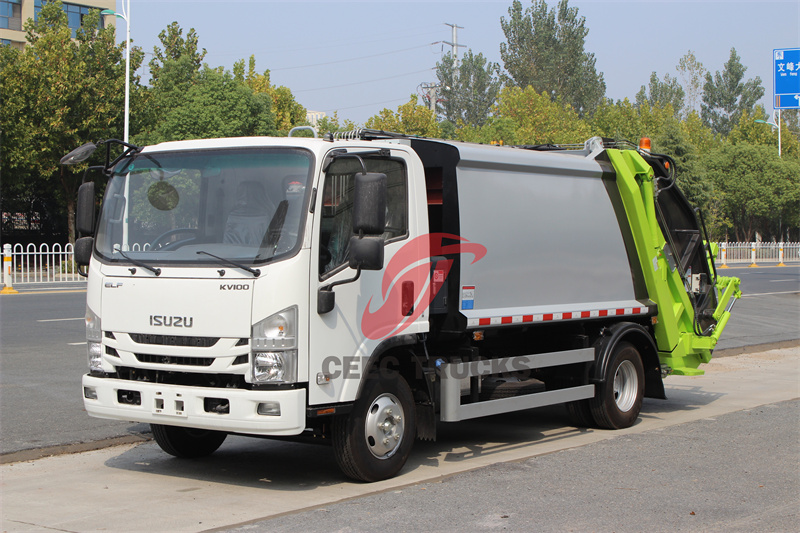

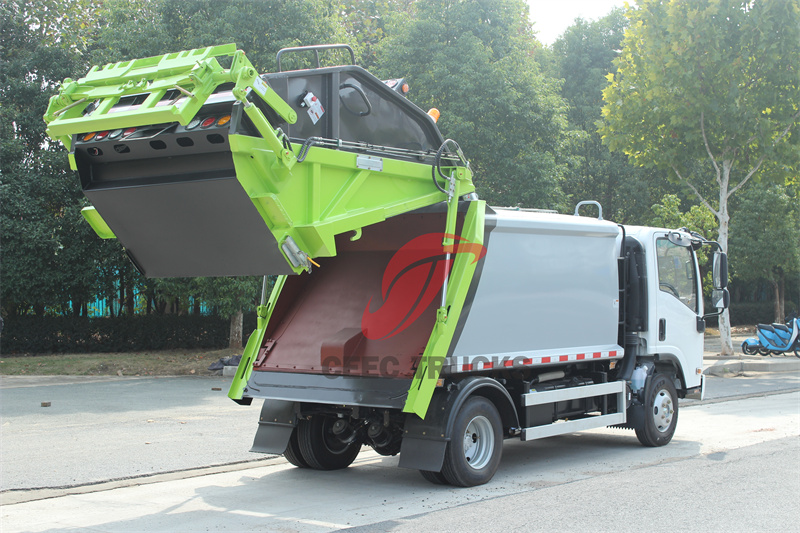

Isuzu 6cbm грузовик с задним погрузчиком и уплотнителем

III.Информация о мусороуборочной машине:

Состав мусорного бака

Контейнер для мусора является основной частью компрессионного мусоровоза, который используется для загрузки и сжатия мусора. Мусорный бак компрессионного мусоровоза Isuzu KV100 объемом 6 куб. метров в основном состоит из следующих частей:

1. Контейнер: Корзина мусорного бака сварена из высокопрочных стальных пластин, которые обладают достаточной прочностью и жесткостью, чтобы выдерживать огромное давление, возникающее при сжатии мусора. Форма и размер контейнера тщательно разработаны для максимизации вместимости и оптимизации эффекта сжатия.

2. Механизм сжатия: Механизм сжатия является ключевым компонентом мусорного бака, который состоит из стальных пластин, сварных прижимных пластин из швеллерной стали, направляющих колес и седел цилиндров. Приводимый в движение цилиндром механизм сжатия может эффективно сжимать мусор из бункера в салон автомобиля, тем самым повышая плотность загрузки и эффективность транспортировки.

3. Пломбировочное устройство: В уплотнительном устройстве мусорного бака используется передовая технология уплотнения, гарантирующая, что мусор не будет протекать или выделять запах во время сжатия и транспортировки. Это помогает снизить вторичное загрязнение и защитить окружающую среду.

4. Резервуар для сточных вод: В нижней части мусорного бака установлен резервуар для сточных вод, предназначенный для сбора скопившейся воды внутри салона автомобиля и лишней воды в бункере. При разгрузке сточные воды в цистерне для сточных вод могут сбрасываться автоматически или вручную, чтобы избежать загрязнения окружающей среды.

(5) Три режима управления

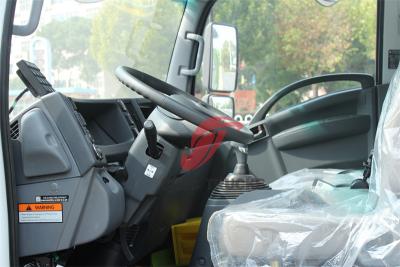

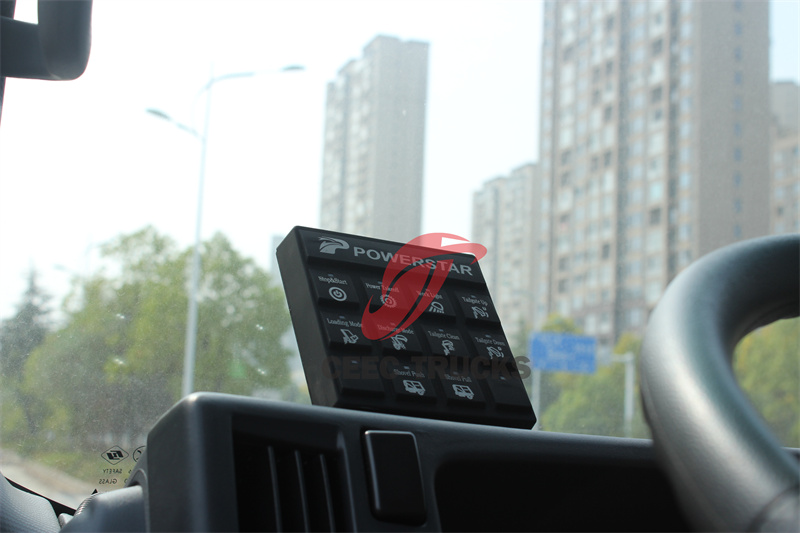

Кнопки управления кабиной

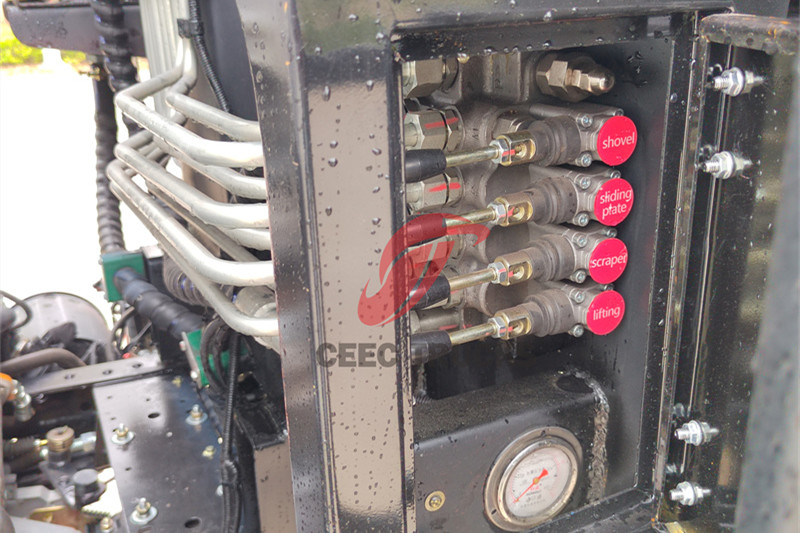

Джойстики управления гидравлической системой(Со стороны привода)

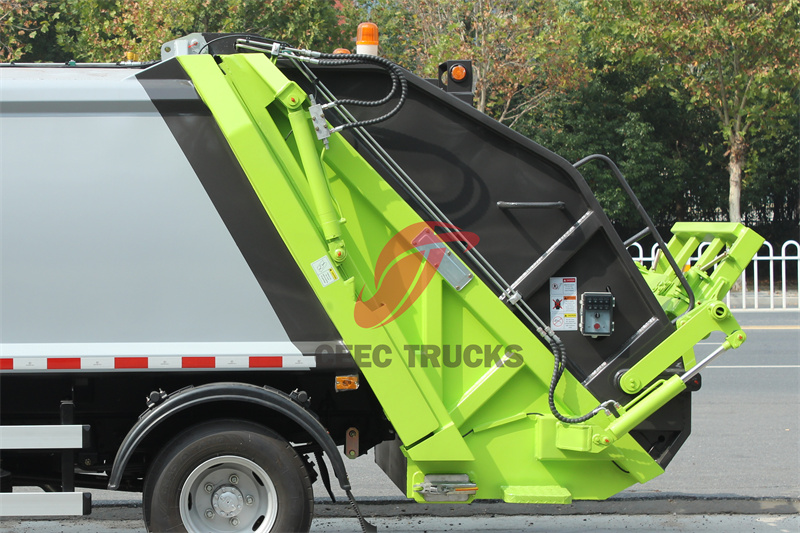

Электрический блок управления (в задней двери)

Метод работы

Работа компрессионного мусоровоза Isuzu KV100 объемом 6 кубических метров в основном охватывает три звена: погрузку, сжатие и разгрузку. Ниже приводится конкретный рабочий процесс:

1. Загрузка: Когда ведро для мусора заполнено, ведро для мусора переворачивается наверх мусорного бака с помощью переворачивающего механизма и высыпается в мусорное ведро. В механизме переворачивания используется гидравлический двухцилиндровый механизм переворачивания двойного действия, обеспечивающий плавность и безопасность процесса переворачивания.

2. Сжатие: В мусорном баке начинает работать механизм сжатия. При нажатии управляющего переключателя на многоходовом реверсивном клапане гидравлическое масло приводит в действие соответствующий цилиндр. Цилиндр приводит в действие механизм сжатия, постепенно вдавливая мусор в автомобиль. В процессе сжатия скребок, скользящая пластина и толкающая пластина работают вместе, обеспечивая равномерное и плотное сжатие мусора.

Следующие Mпростые шаги:

· После того, как загрузочное ведро наполняется мусором, начинает работать компрессионный механизм автомобиля.

· Подвижная пластина заставляет скребок двигаться вниз вместе, вставляя его в мусор для измельчения и первоначального сжатия.

· Скребок вращается вперед для дальнейшего уплотнения мусора.

· После того, как скребок установлен на место, он перемещается вверх вместе с направляющей пластиной, уплотняя мусор и засыпая его в мусорное ведро.

·Во время непрерывного сжатия и наполнения мусора толкающая лопата преодолевает противодавление и постепенно отступает под действием силы выдавливания, так что мусор равномерно заполняет весь мусорный бак.

3. Разгрузка: Когда требуется разгрузка, мусорный бак поднимается в подходящее положение с помощью многоходового реверсивного клапана или электронного блока управления CAN. Затем толкающая пластина приводится в действие, чтобы вытолкнуть мусор из мусорного бака. После разгрузки мусорный бак сбрасывается с помощью многоходового реверсивного клапана или блока управления CAN для завершения всего процесса разгрузки.

В течение всего рабочего процесса компрессионный мусоровоз Isuzu KV100 объемом 6 куб.м реализует автоматический режим загрузки, сжатия и выгрузки мусора за счет эффективной технологии сжатия и передовых систем автоматического управления. Это не только повышает эффективность работы, но и снижает затраты трудовых и материальных ресурсов, снижает эксплуатационные расходы. В то же время полностью гарантируются экологические характеристики и долговечность автомобиля, что вносит важный вклад в чистоту и красоту города.

(6) Другие сведения

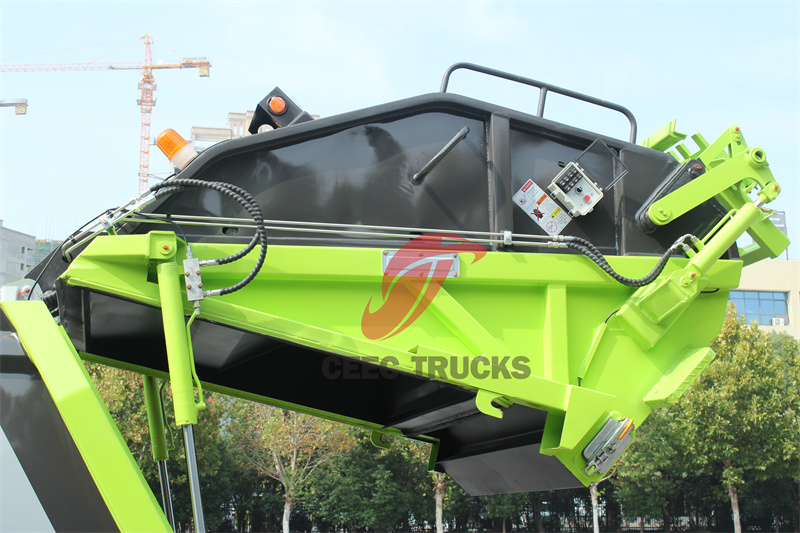

Задняя дверь

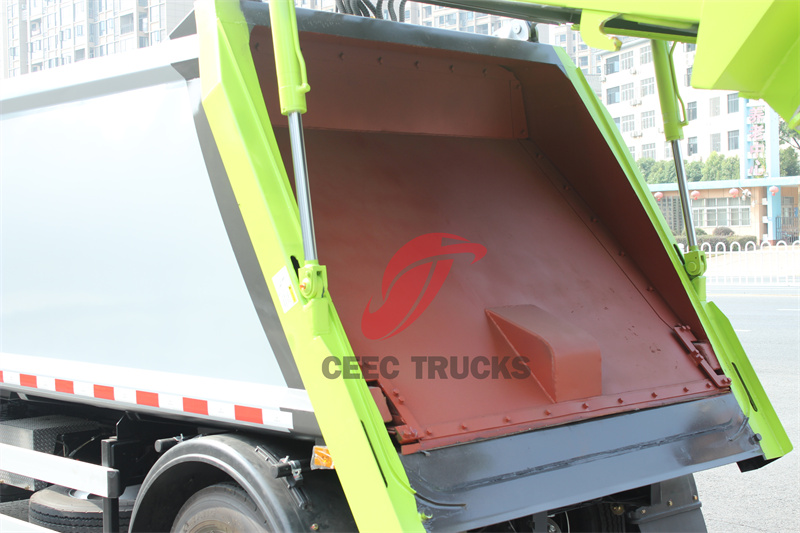

Нажимная пластина в сборе

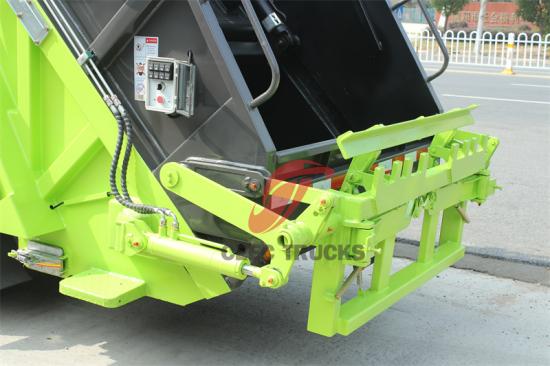

Откидной механизм

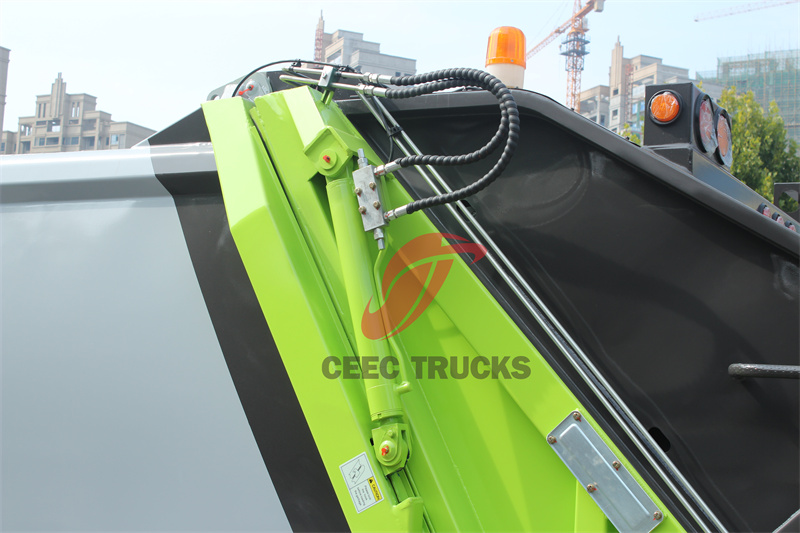

Гидравлический цилиндр

Направляющая пластина и гидравлический цилиндр скребка

Преимущества использования

Компрессионный мусоровоз Isuzu KV100 объемом 6 кубических метров имеет функции автоматического многократного сжатия и перистальтического сжатия, высокую степень сжатия, хорошую герметизацию, большую грузоподъемность, удобное управление, хорошую защиту окружающей среды и высокую мощность использования транспортного средства. Операция автоматизирована, а метод сбора мусора прост и эффективен, что значительно повышает эффективность санитарно-гигиенических работ и экономит трудовые и материальные ресурсы. В то же время автомобиль также оснащен оригинальным кондиционером, гидроусилителем руля, гидроусилителем руля сцепления, антиблокировочной системой тормозов ABS, амортизирующими сиденьями и другими гуманизированными конфигурациями для повышения комфорта и безопасности вождения.

Особенности

Компрессионный мусоровоз Isuzu KV100 объемом 6 куб.м стал мощным помощником в городских санитарных работах благодаря высокой эффективности сжатия, защите окружающей среды и энергосбережению, простоте управления, долговечности и надежности, а также одному автомобилю с несколькими ковшами. Он имеет следующие основные функции:

1. Высокоэффективное сжатие:

• В механизме сжатия транспортного средства используется передовая технология сжатия, которая позволяет эффективно сжимать мусор, тем самым увеличивая грузоподъемность и эффективность транспортировки.

• Высокая степень сжатия позволяет уменьшить объем и вес мусора и снизить затраты на транспортировку.

2. Автоматическое управление:

• Транспортное средство оснащено современной системой автоматического управления, которая может осуществлять автоматическую загрузку, сжатие и разгрузку мусора.

• Простое и быстрое управление снижает трудоемкость работы оператора.

3. Защита окружающей среды и энергосбережение:

• В автомобиле использованы экологически чистые материалы и передовая технология герметизации, предотвращающая утечку мусора и распространение запаха.

• Двигатель мощный, энергосберегающий и экологически чистый, что снижает расход топлива и выбросы загрязняющих веществ.

4. Прочный и надежный:

• Ключевые компоненты автомобиля, такие как мусоросборник и механизм сжатия, сварены из высокопрочных стальных пластин, обладающих достаточной прочностью и жесткостью.

• Тщательные испытания и проверки гарантируют долговечность и надежность автомобиля.

5. Одно транспортное средство с несколькими ковшами:

• Транспортное средство может выполнять функцию одного транспортного средства с несколькими ведрами, то есть одно транспортное средство может быть оборудовано несколькими ведрами для мусора.

• Это повышает коэффициент использования и эффективность работы транспортного средства, а также сокращает время ожидания при вывозе мусора.
