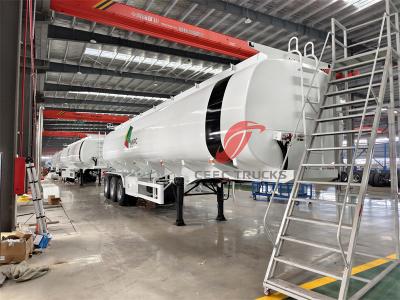

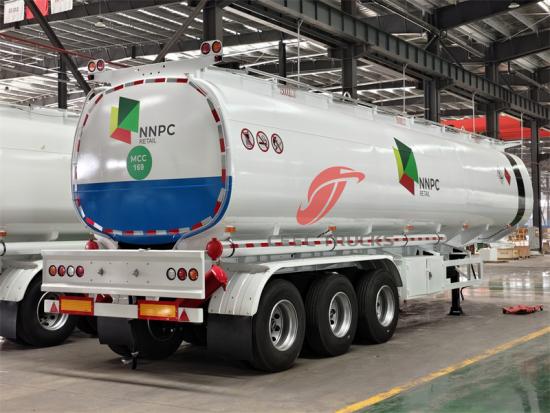

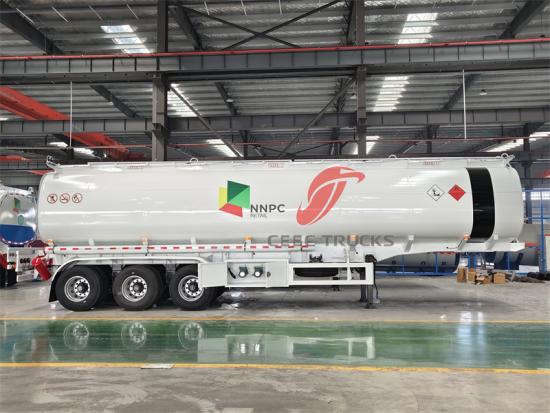

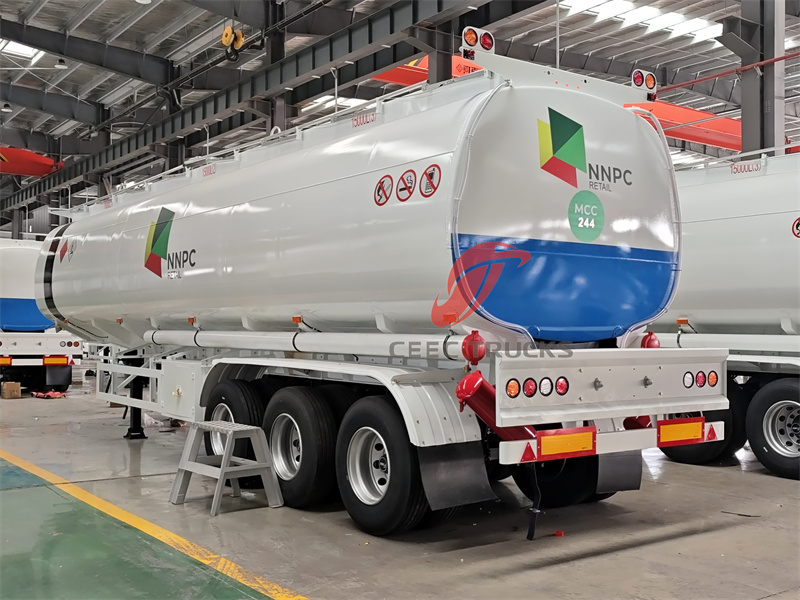

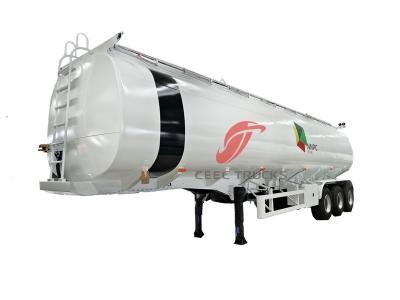

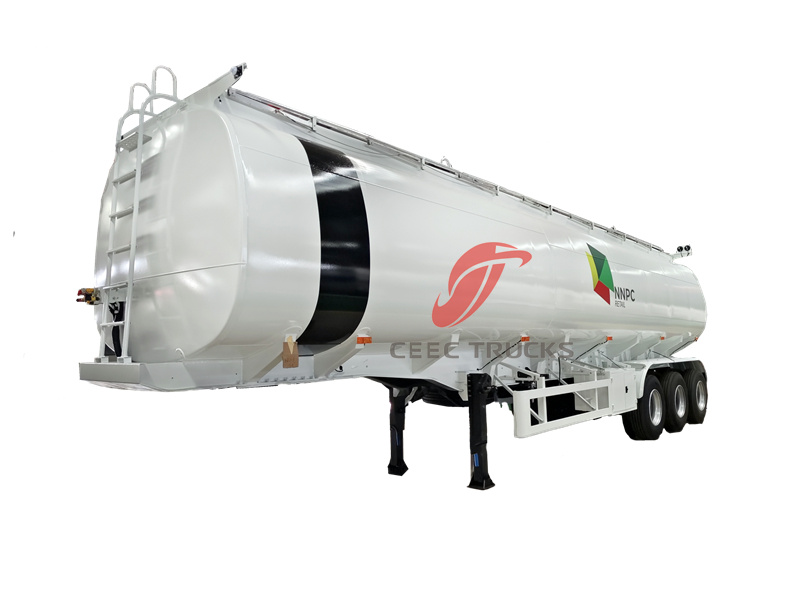

Новый 3-осевой 40CBM топливо т анк т ра я ler изготовлен из материала Q370R, имеет расчетное давление 1,61 МПа и толщину оболочки и торцевой пластины 8,0 мм, что соответствует последним производственным стандартам. Он оснащен различными предохранительными клапанами, указателями уровня жидкости, манометрами и другими компонентами для обеспечения безопасности во время транспортировки. Кроме того, он также оснащен мостами BPW, тяговыми штифтами JOST, опорами JOST и другими конфигурациями, которые могут удовлетворить потребности в транспортировке в различных условиях и дорожных условиях. Это высокопроизводительный и высокобезопасный мобильное дизельное топливо т анк т г ай лер.
Оплата:
T/T, West UnionПроисхождение продукта:
China CEECСудоходная порт:
Shanghai SeaportРаботоспособность:
40000LРазмеры (мм):
11850*2550*3995Колесная база (мм):
7800+1310+1310Привод оси:
3 axisЗамечания:
Large capacityНовый 3-осевой 40CBM топливо т анк т ра я ler изготовлен из материала Q370R, имеет расчетное давление 1,61 МПа и толщину оболочки и торцевой пластины 8,0 мм, что соответствует последним производственным стандартам. Он оснащен различными предохранительными клапанами, указателями уровня жидкости, манометрами и другими компонентами для обеспечения безопасности во время транспортировки. Кроме того, он также оснащен мостами BPW, тяговыми штифтами JOST, опорами JOST и другими конфигурациями, которые могут удовлетворить потребности в транспортировке в различных условиях и дорожных условиях. Это высокопроизводительный и высокобезопасный мобильное дизельное топливо т анк т г ай лер.

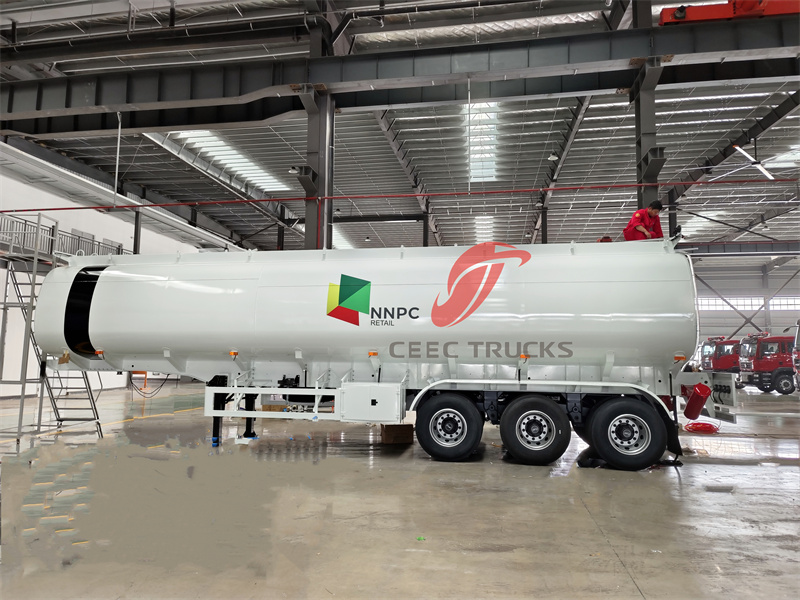

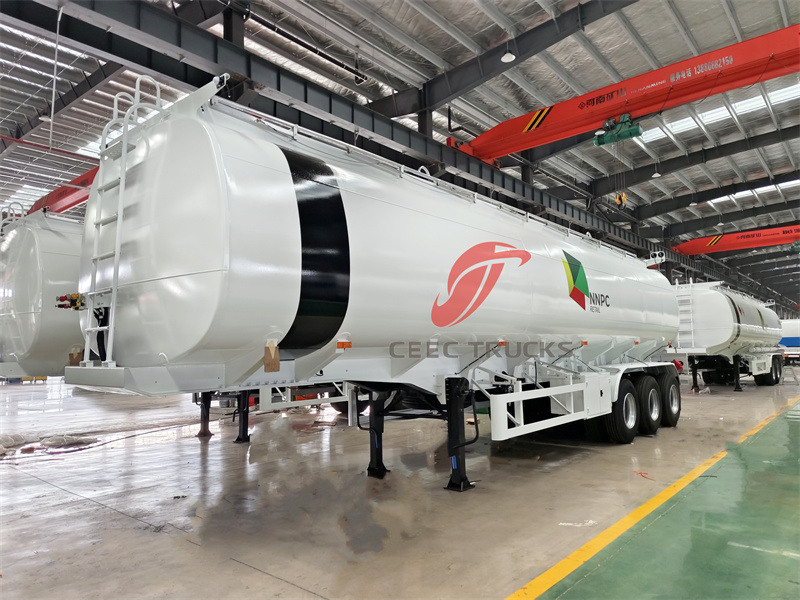

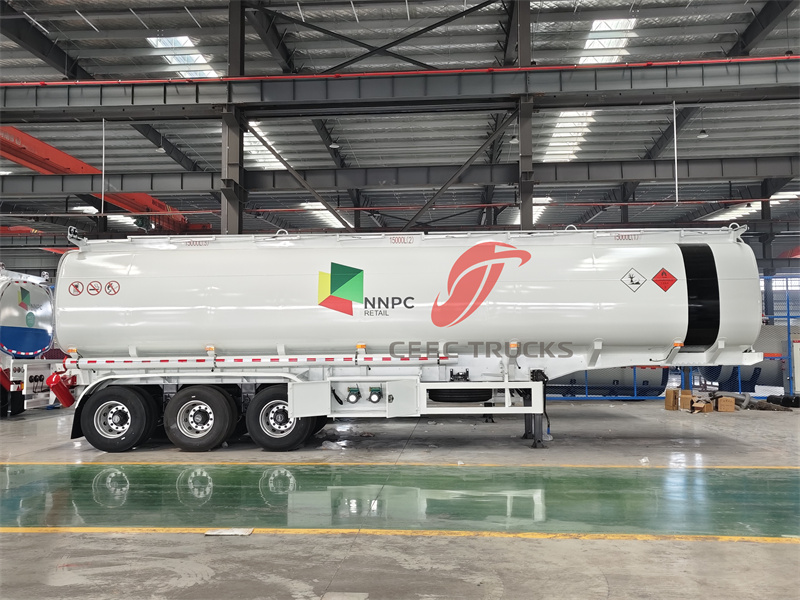

The мобильный 40000л топливо т анк полу-т ра я ler — это грузовик, специально разработанный для перевозки дизельное топливо . Высокопрочные и устойчивые к давлению материалы используются в процессе производства для обеспечения безопасности и стабильности во время транспортировки. Корпус цистерны имеет отличные герметизирующие свойства, что может эффективно предотвратить жидкость утечки и повышения эффективности и безопасности транспортировки. Мобильное дизельное топливо т анк т ра я ler широко используется в нефтехимической промышленности, а также в междугородних, городских поставках газа и других областях. Это эффективный и надежный транспортный инструмент.
Спецификация:
|
Описание |
Китайское производство, новый 3-осный 40CBM Топливо Прицеп-цистерна на продажу |
|||
|
Состояние |
Новое состояние |
|||
|
Полуприцеп |
Снаряженная масса (кг) |
33 000 |
||
|
Колесная база (мм) |
7 80 0+1310+1310 |
|||
|
Внешние размеры (мм) |
11 8 50*2550*3995 |
|||
|
Проектирование ограниченной скорости |
Прямая дорога |
80 км/ч |
||
|
Поворот |
20 км/ч |
|||
|
Танк |
Вместимость (м³) |
50 |
||
|
Расчетное давление (МПа) |
1.61 |
|||
|
Наполнительная среда |
топливо |
|||
|
Материал бака |
Q370R |
|||
|
Допуск на коррозию (мм) |
1.0 |
|||
|
Гидравлическое испытательное давление (МПа) |
1.0 |
|||
|
Толщина оболочки (мм) |
8.0 |
|||
|
Толщина концевой пластины (мм) |
8.0 |
|||
|
Коэффициент заполнения |
0,42 |
|||
|
Форма концевой пластины |
Круглый |
|||
|
Основная часть танка |
Элемент |
Спецификация |
Количество(шт) |
|
|
Сливное отверстие |
Ду50 |
1 |
||
|
Выход жидкости |
Ду25 |
1 |
||
|
Вход жидкости |
Ду25 |
1 |
||
|
Люк |
Ду450 |
1 |
||
|
Пустой клапан |
Ду50 |
1 |
||
|
Трубы балансировки газовой фазы |
Ду25 |
1 |
||
|
Предохранительный клапан |
DN100 (внутренний полный подъем) |
2 |
||
|
Горизонтальный указатель уровня жидкости Интерфейс |
Ду25 |
1 |
||
|
Интерфейс измерителя давления |
М20х1,5 |
2 |
||
|

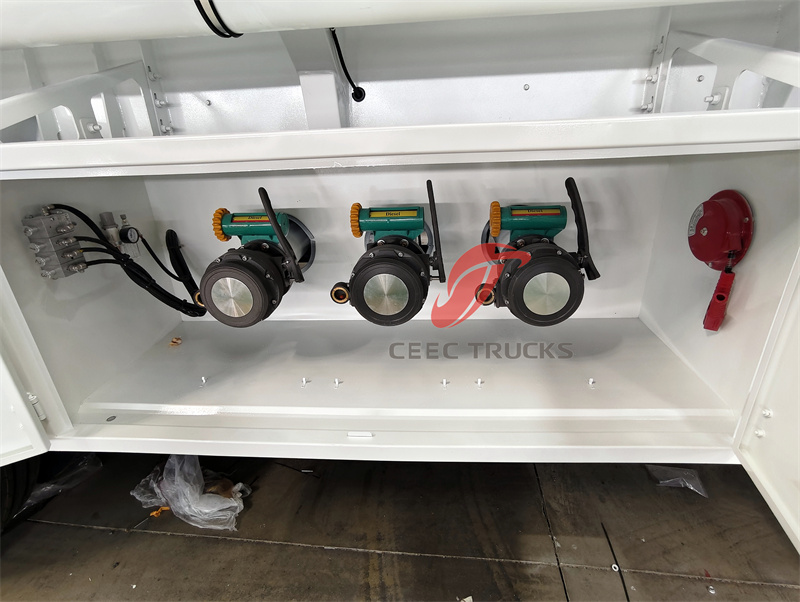

Аварийный отсекающий клапан |
PN2.5МПа |
2 |
||
|
Стандартная конфигурация |
3 оси с мостом BPW (13T), 12R22.5 12PR (13 шт.), шкворень JOST, опора JOST (25T), механические измерители уровня жидкости, двойной манометр, двойной термометр, двойной аварийный отсечной клапан, четыре шаровых крана, двойной предохранительный клапан, два ящика для инструментов, один выход, двойная система загрузки и выгрузки, алюминиевая защита от солнца, 2 комплекта 9-килограммовых огнетушителей типа ABC, 1 комплект 2-килограммовых огнетушителей типа CO2, 3 комплекта табличек со знаками опасности, 2 комплекта оранжевых номерных табличек, расходомер с принтером |
|||
Структура сердечника и выбор материала:
Выбор Стальная пластина для сосудов под давлением Q370R является основной изюминкой этой конструкции. Q370R — это низколегированная высокопрочная сталь с пределом текучести 370 МПа, которая специально используется для сосудов под давлением. Она обладает превосходной прочностью, хорошей пластичностью и вязкостью, отличными сварочными характеристиками и стойкостью к холодным трещинам. По сравнению с обычно используемой Q345R, она может снизить вес при том же расчетном давлении (или выдерживать более высокое давление при той же толщине) и повысить структурную эффективность. Это напрямую улучшает несущую способность давления (1,61 МПа) и надежное основание резервуара.
Расчетное давление (1,61МПа): Это расчетное давление находится на относительно высоком уровне среди мобильных автоцистерн. Оно намного выше, чем нормальное рабочее давление, необходимое для транспортировки дизельного топлива (обычно намного ниже 1 МПа), что обеспечивает огромный запас прочности. Когда давление в баке мгновенно увеличивается из-за ненормальных условий (таких как воздействие высокой температуры, быстрая загрузка и выгрузка, а также случайный удар), оно может эффективно гарантировать, что бак не выйдет из строя.
Сталь толщина (8,0 мм): 8.0мм сталь Толщина в сочетании с материалом Q370R является разумной и прочной для резервуара 40CBM при расчетном давлении 1,61 МПа. Это требует точного расчета прочности (включая статическое давление, динамическое давление, устойчивость внешнего давления и т. д.) и проектирования сварных швов, которые соответствуют спецификациям, чтобы гарантировать. Обеспечивая прочность, эта толщина также учитывает технологичность производства (например, прокатку, сварку) и определенный допуск на коррозию.
Конструкция системы безопасности:
«Множественные» предохранительные клапаны:
Это ключевая конструкция. Обычно она включает в себя главный предохранительный клапан (пружинного типа или управляемый пилотом), который устанавливается на открытие при давлении, немного ниже расчетного (например, 1,55 МПа); он также может быть оснащен вспомогательным предохранительным устройством (например, разрывной мембраной) в качестве последней линии защиты. Избыточная конструкция значительно повышает надежность более защита от давления.
Указатель уровня жидкости (магнитный клапан/радар):
Точное и надежное измерение уровня жидкости необходимо для контроля скорости загрузки и предотвращения перелива. Различные типы конфигураций могут означать выбор основных и вспомогательных уровнемеров жидкости или адаптироваться к различным рабочим условиям/точности.
Манометр:
Мониторинг давления в резервуаре в режиме реального времени является базовой основой для оценки состояния резервуара операторами. Общая концепция дизайна: воплощает концепцию дизайна «искробезопасности» и создает многоуровневую систему защиты за счет высококачественных материалов, высокого расчетного давления, многократного контроля безопасности и выпуска.
★ Цистерна может быть изготовлена из углеродистой стали, алюминия, нержавеющей стали. Примерный размер: 12000×2500×3200 мм.
★ Масляный насос: самовсасывающий насос, шестеренный насос, химический насос, насос из нержавеющей стали
★ Может быть разделен на несколько отсеков для загрузки различных масел, химикатов и продуктов питания.
★ Различные виды изоляции и системы отопления по желанию
