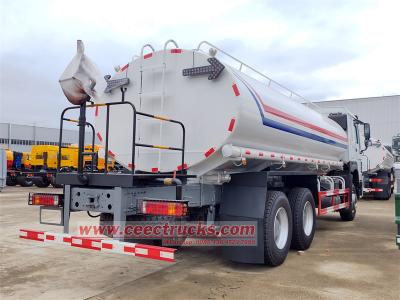

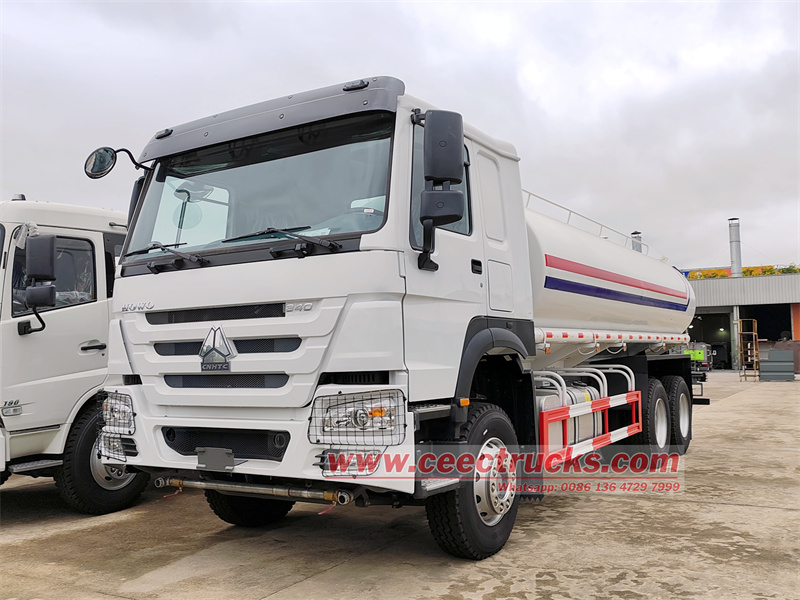

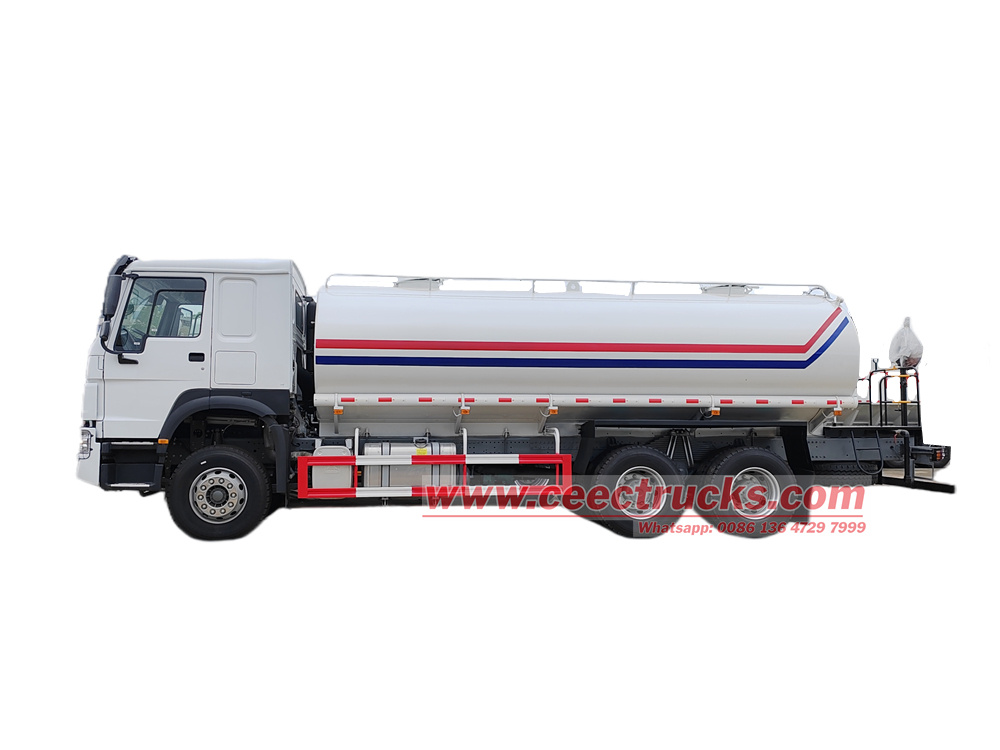

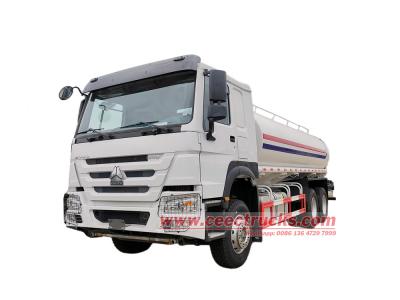

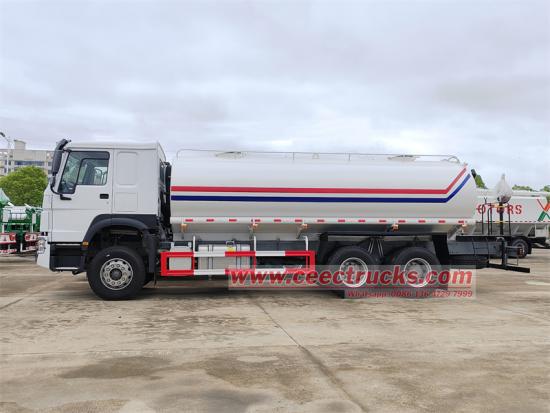

Поливальная машина Howo объёмом 20 куб. м. построена на шасси Sinotruk Howo HW76 6X4 с колёсной базой 4600+1350 мм. Она оснащена двигателем Weichai WP10.340E22 мощностью 340 л.с. и 10-ступенчатой коробкой передач HW19710. Верхняя часть состоит из дугообразного водяного бака из углеродистой стали объёмом 20 куб. м., оснащённого передним и задним боковыми распылителями, а также задним водометом. Насос оснащён центробежным водяным насосом Weilong 80QZB(F) 60/90N(S) производительностью 60 м³/ч и напором 90 м. Также имеются впускной и выпускной патрубки насоса, лестница на задней платформе, ограждения, нескользящая площадка и ограждение на крыше бака, а также два люка.
Работоспособность:
20cbmРазмеры (мм):
9850x2500x3150mmКолесная база (мм):
4600+1350mmМощность двигателя:
340HP/ 250kWТип двигателя:
WEICHAI WP10.340E22Привод оси:
6x4Коробка передач:
Sinotruk HW19710 10-speed,manualЗамечания:
Payload capacity can be customizedWP10 340 HOWO 10wheeler Поливочная машина
The WP10 340 HOWO 10wheeler Поливочная машина Является ключевым оборудованием для коммунальной санитарии и технического обслуживания. Он оснащен большим водяным баком объемом 20 кубических метров и тройной системой распыления, включающей переднюю промывку, заднюю промывку и водяную пушку, что позволяет использовать его в различных ситуациях, например, для уборки дорог и полива зеленых насаждений. Работая от центробежного водяного насоса Weilong 60/90, он отличается высокой производительностью и напором, а конструкция с функцией забора и откачки воды обеспечивает автономный забор воды. Сзади расположена лестница, а верхняя часть бака оснащена нескользящей дорожкой и ограждениями, что обеспечивает безопасность и простоту обслуживания.
Параметры продукта:
| Название продукта |
Автоцистерна для воды HOWO 6X4 20CBM |
|
|
Габариты, вес и грузоподъемность автомобиля |
Марка шасси |
HOWO HW76 |
|
Габаритные размеры (Д*Ш*В) |
9850x2500x3150 мм |
|
|
Колесная база |
4600+1350 мм |
|
|
Снаряжённая масса |
11250 кг |
|
|
Вес брутто |
25000 кг |
|
|
Нагрузка на оси |
7000/18000(2 оси)кг |
|
|
Максимальная скорость |
82 км/ч |
|
|
Шасси |
Режим привода |
6x4 |
|
Тип каюты |
Кабина HOWO HW76, полуторарядная, кондиционер |
|
|
Рулевое управление |
левостороннее управление |
|
|
Шины |
10+1 |
|
|
Спецификация шин |
12.00R20 |
|
|
Коробка передач |
HW19710 10-ступенчатая, механическая |
|
|
Топливный бак |
300 л |
|
|
Двигатель |
Модель двигателя |
ВЕЙЧАЙ WP10.340E22 |
|
Топливо и тип двигателя |
Рядный 6-цилиндровый, с водяным охлаждением, четырехтактный, с торможением выпускным клапаном, непосредственным впрыском, с турбонаддувом и промежуточным охлаждением. |
|
|
Лошадиная сила |
340 л.с./ 250 кВт |
|
|
Смещение |
9,726 л |
|
|
Максимальный крутящий момент |
1250 Н·м |
|
|
Номинальная скорость |
2200 об/мин |
|
|
Максимальная скорость крутящего момента |
1400-1600 об/мин |
|
|
Стандарт выбросов |
Евро 2 |
|
|
Другие стандартные конфигурации |
1 |
Система гидроусилителя руля |
|
2 |
Кондиционер |
|
|
3 |
ABS, автоматически отключаемый пневматический тормоз |
|
|
4 |
Светоотражающая маркировка |
|
|
5 |
Центральный замок |
|
|
6 |
Электростеклоподъемник |
|
|
7 |
USB, Радио |
|
|
8 |
Расширенный бампер |
|
|
Параметры вершин |
Объем резервуара для воды |
20 000 литров |
|
Материал танкера |
Углеродистая сталь, толщина стенки танкера: 5 мм. |
|
|
Система загрузки |
Верхняя загрузка |
|
|
Материал корпуса |
Высококачественная износостойкая углеродистая сталь с антикоррозийным покрытием, опционально нержавеющая сталь SS304 |
|
|
Отсек |
4 с внутренними противоволновыми перегородками |
|
|
Люк |
4, Европейские стандарты |
|
|
Спрей |
Фрон т и ре ар-спрей сопло , задняя вода пушка |
|
|
Форму распылителя можно регулировать: сильный дождь, умеренный дождь, моросящий дождь или дымка. |
||
|
Ширина полива |
≥14м |
|
|
Ширина струи водяной пушки |
≥ 28м |
|
|
Оборудование |

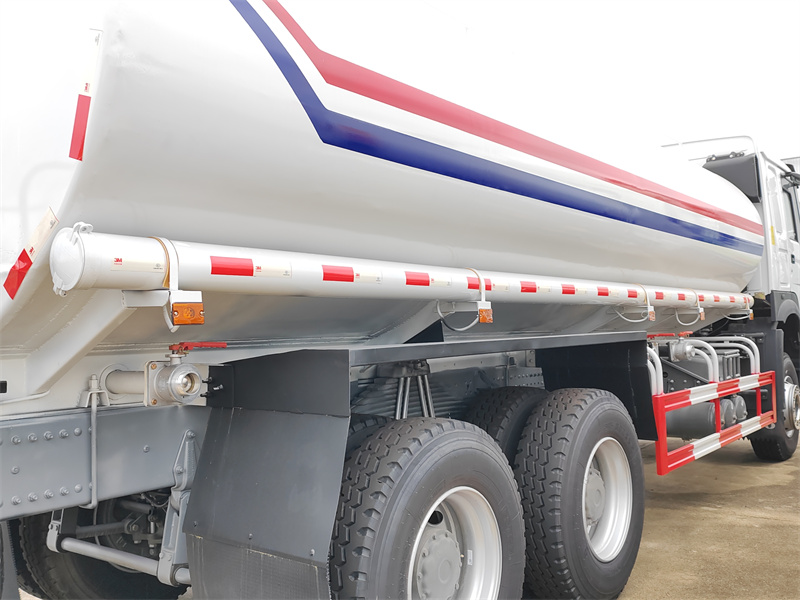

Лестница, ящик для инструментов, боковое хранилище для труб, Клапан впуска и выпуска насоса |
|
|
Артезианский клапан, фильтр, распределительный клапан, дождевальная головка, с функцией самовсасывания и слива |
||
|
Водяной насос |
Модель |
Центробежный насос WEILONG 80QZB(F) 60/90N(S) |
|
Скорость потока |
60 м3/ч |
|
|
Поднимать |
90 м |
|
|
Голова |
6,5 м |
|
|
Скорость ввода |
1 180 об/мин |
|
|
Эффективность самовсасывания |
1. 0 мин/5м |
|
|
Установленная мощность |
22 .5 кВт |
|
Подробная информация о продукте:
Конфигурация шасси
1. Шасси HW76 6X4
o Использует серию Sinotruk Howo HW76. Специализированное шасси, колесная формула 6×4 и длинная колесная база 4600+1350 мм повышают устойчивость автомобиля.
o Высокопрочная рама: Двухслойная продольная балочная конструкция, высокая несущая способность, отличное сопротивление кручению, гарантирующее отсутствие деформации кузова при полной нагрузке.
2. Силовая установка
o Двигатель Weichai WP10.340E22: Рабочий объем 9,726 л, максимальная мощность 340 л.с. (250 кВт), максимальный крутящий момент 1250 Н·м, высокие характеристики крутящего момента на низких оборотах соответствуют требованиям сценариев с большими нагрузками, таких как подъемы и трогание с места.
o 10-ступенчатая коробка передач HW19710: 10-ступенчатая механическая коробка передач с высоким передаточным числом первой передачи и низким передаточным числом последней передачи обеспечивает баланс между подъемом на низкой скорости и движением с высокой скоростью, обеспечивая превосходную плавность переключения передач.
Конструкция верхней конструкции:
1. Бак для воды из углеродистой стали объемом 20 кубических метров
o Объем и структура: Эффективный объем 20 кубических метров; эллиптическая конструкция резервуара снижает сопротивление потоку воды и повышает эффективность опорожнения; корпус резервуара изготовлен из углеродистой стали Q235B толщиной 4 мм, подвергнут пескоструйной обработке и антикоррозийной обработке, а затем покрыт антикоррозийной краской для длительного срока службы.
o Конструкция перегородки: В бак встроено несколько перегородок, которые подавляют колебания потока воды и повышают устойчивость транспортного средства.
o Люки и техническое обслуживание: В верхней части резервуара расположены два люка диаметром 500 мм, оснащенные дыхательными клапанами для удобства осмотра и очистки; сливной клапан расположен в задней части резервуара для быстрого слива остаточной воды.
2. Система полива

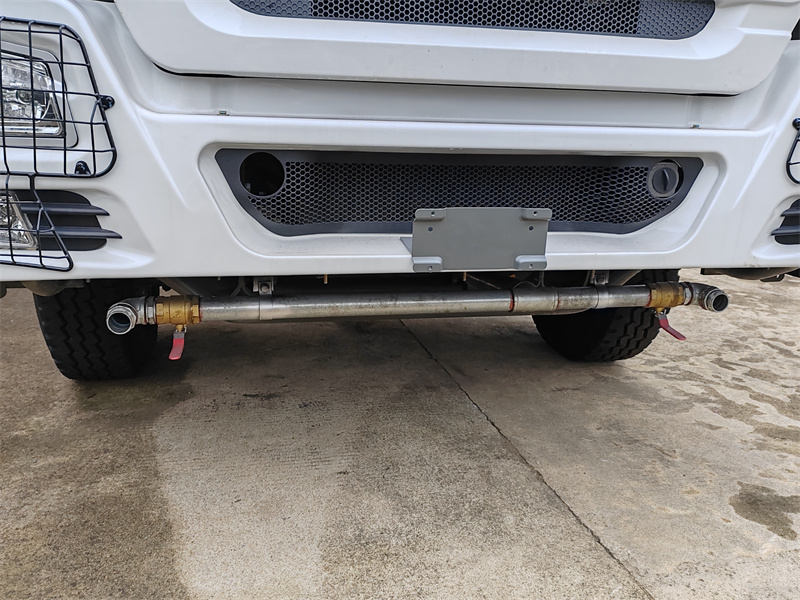

o Переднее промывочное устройство: Устанавливается в передней части транспортного средства, используется для смывания дорожной пыли и грязи, имеет ширину охвата ≥14 метров и регулируемый угол распыления.
o Устройство для орошения с задней стороны : Симметрично расположены с обеих сторон, с разумным расстоянием между соплами, подходят для охлаждения грунта и подавления пыли.
o Задняя водометная пушка: Дальнобойный водомет высокого давления с дальностью струи ≥28 метров. Его можно настроить на режимы постоянного тока и распыления для экстренного пожаротушения или очистки на больших расстояниях.
3. Основной водяной насос: Оснащен центробежным водяным насосом Weilong 80QZB(F) 60/90N(S), специально разработанным для поливальных машин.
o Скорость потока: 60 м³/ч, высокая эффективность перекачки и орошения.
o Голова: 90 м, что обеспечивает достаточное давление и дальность подачи воды.

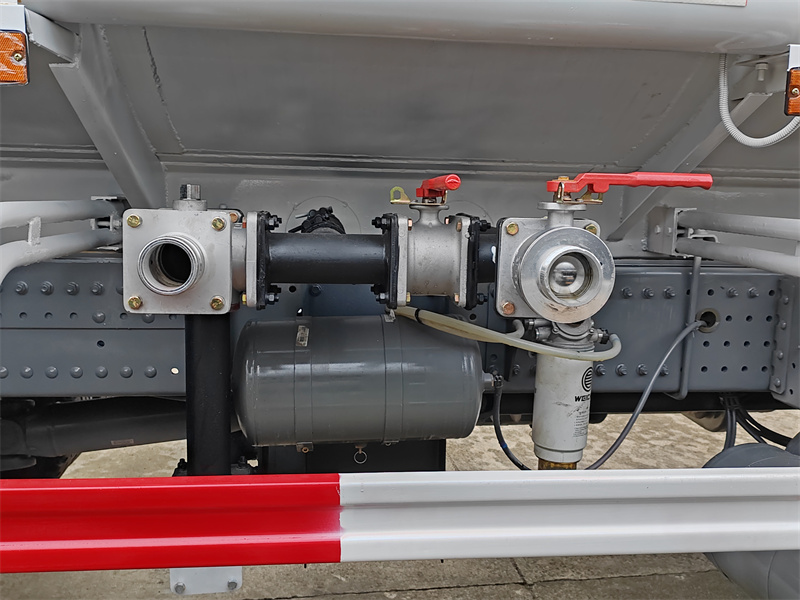

о Функция: Поддерживает работу в режиме подачи/откачки; может сам забирать воду из рек, прудов и других источников воды или забирать ее из напорных источников, таких как пожарные гидранты, что обеспечивает гибкость эксплуатации.

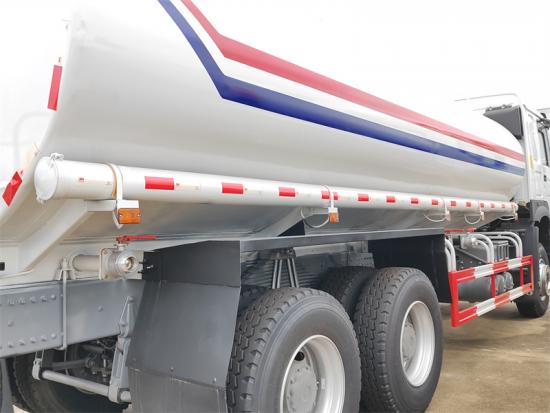

4. Система трубопроводов
o Магистральный трубопровод: Труба из нержавеющей стали DN80 мм, стойкая к высокому давлению, устойчивая к коррозии, снижающая сопротивление потоку воды.

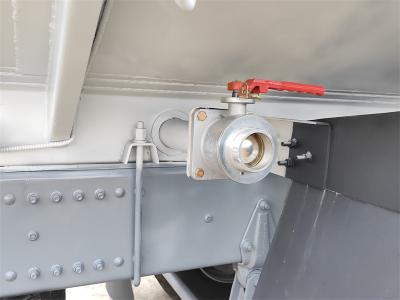

o Узел регулирующего клапана: Сочетание пневматических регулирующих клапанов и ручных шаровых кранов, позволяющее независимо включать/выключать функции передней промывки, заднего распыления и водяной пушки, что обеспечивает удобство эксплуатации.
o Фильтрующее устройство: Перед насосом устанавливается фильтр грубой очистки, а после насоса — фильтр тонкой очистки, что позволяет предотвратить засорение форсунок примесями и обеспечить стабильную работу системы.

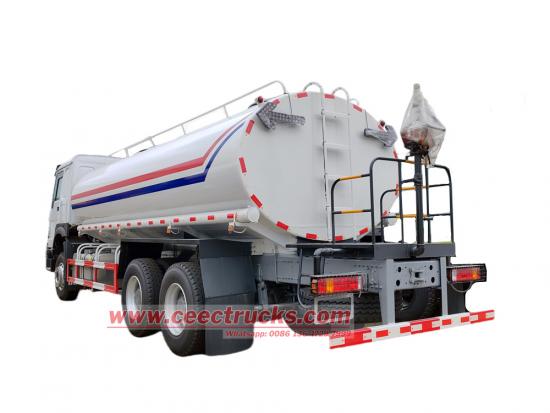

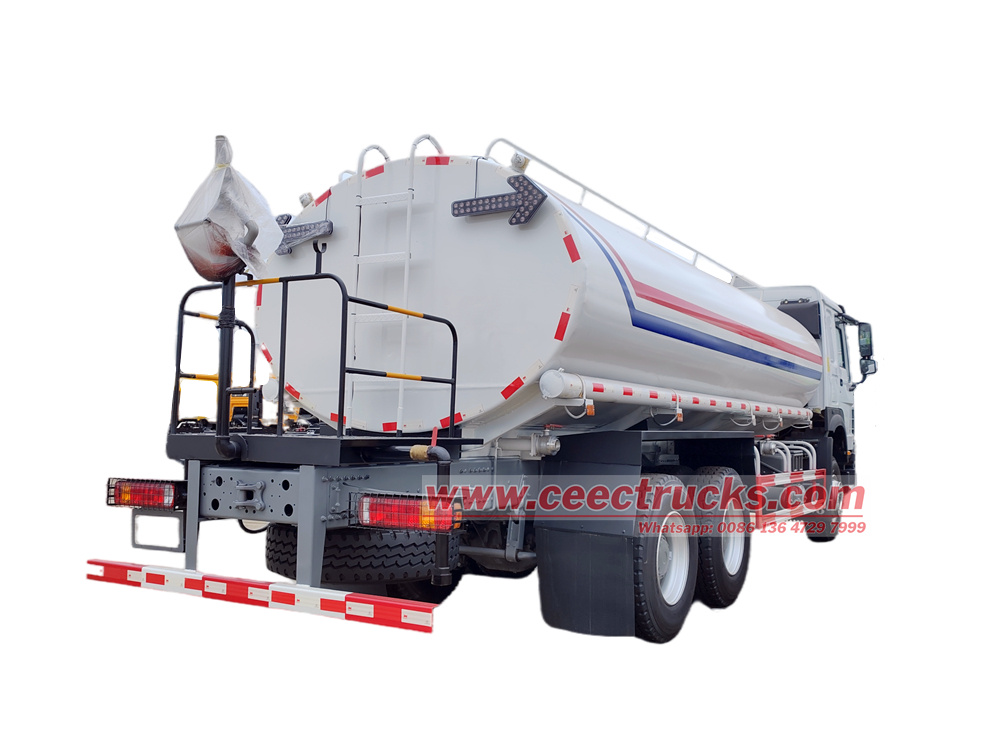

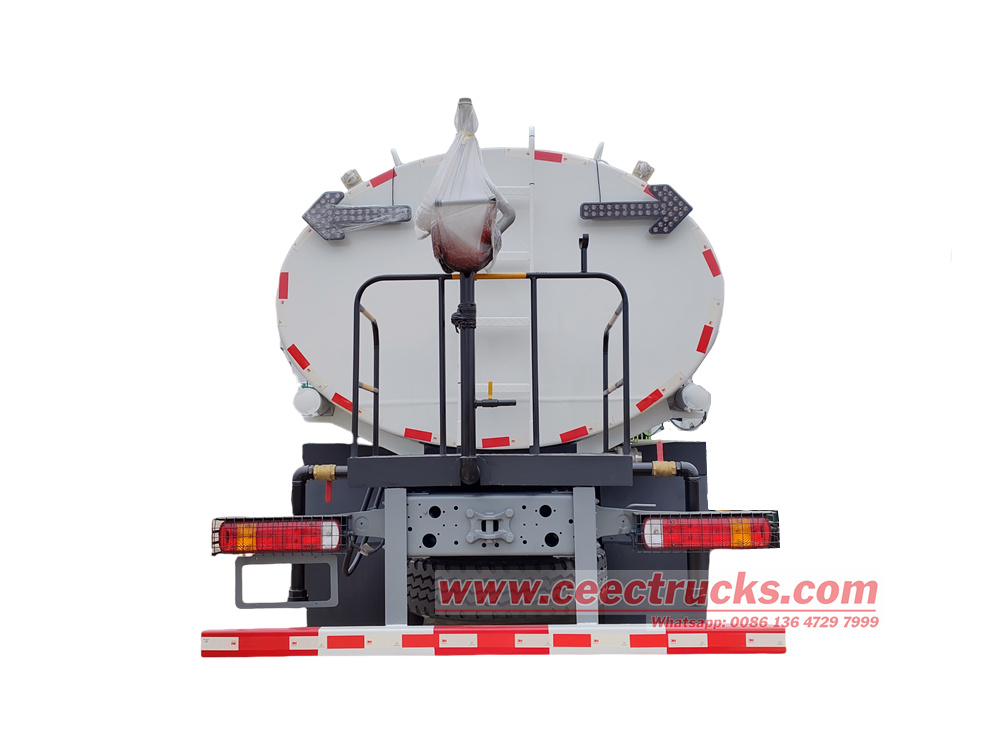

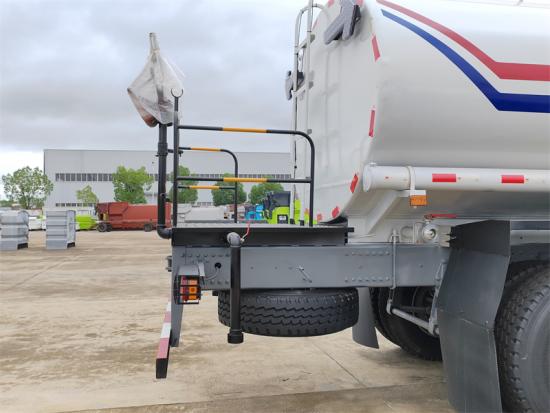

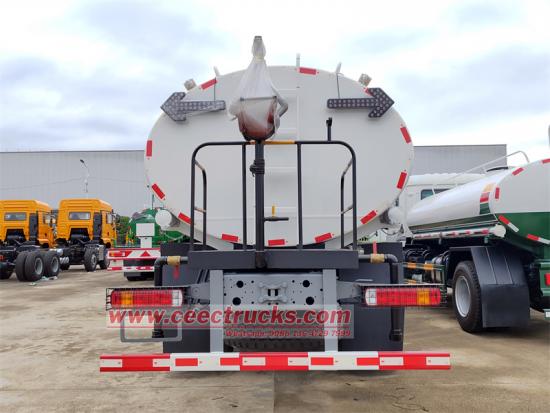

Безопасность Защита: Задняя часть транспортного средства оборудована платформенной лестницей и ограждениями, а верхняя часть цистерны оборудована противоскользящим мостиком и ограждениями, что обеспечивает высокую степень безопасности рабочих при подъеме и спуске по цистерне для эксплуатации и осмотра.
Работающий Принцип Центробежный водяной насос Weilong 80QZB(F) 60/90N(S):
Основной принцип работы этого центробежного водяного насоса Weilong заключается в преобразовании центробежной силы в энергию. Перед запуском насос необходимо заполнить водой для удаления воздуха. Во время работы насос приводит во вращение внутреннее рабочее колесо с высокой скоростью через вал отбора мощности (ВОМ). Под действием центробежной силы вода в рабочем колесе выбрасывается от центра к внешнему краю, создавая вакуум (отрицательное давление) на входе. Под действием атмосферного давления вода непрерывно всасывается, обеспечивая самовсасывание.
Одновременно высокоскоростной поток воды поступает в спиральную диффузорную камеру корпуса насоса. Сечение проточного канала постепенно увеличивается, что снижает скорость потока и эффективно преобразует кинетическую энергию (скорость) воды в энергию давления (напор). Наконец, этот поток воды под высоким давлением выбрасывается через выходное отверстие, обеспечивая работу устройств фронтальной промывки, заднего распыления и водяных пушек. Функция «всасывание-высасывание» является частным случаем применения этого принципа как в режиме нагнетания, так и в режиме распыления.
Сценарии применения и преимущества:
• Основные преимущества:
o Большая вместимость и высокая эффективность: объем 20 кубических метров сокращает частоту доливки воды и повышает эффективность за поездку.
o Многофункциональная адаптивность: сочетает в себе функции фронтального распыления, бокового распыления и водяной пушки для решения таких задач, как уборка дорог, полив зеленых насаждений и аварийное пожаротушение.
o Устойчивость в тяжелых условиях: сконструированный на шасси Sinotruk 6×4 с 10-ступенчатой коробкой передач, он адаптируется к склонам и грязевым дорожным условиям, гарантируя высокую надежность.
• Применимые сценарии: Уборка городских дорог, подавление пыли на строительных площадках, уход за ландшафтом и охлаждение на крупных площадках для мероприятий.
★ Вэйчай WP10.340E22 Двигатель Евро 2, супермощный
★ СИНОТРУК HW19710 Механическая 10-ступенчатая коробка передач
★ 12 месяцев быстро реализуемых запасных частей БЕСПЛАТНО
★ Авторизованный водовоз HOWO 20CBM
★ Служба обучения для Поливальная машина Howo 6x4
Поставщик и экспортер профессиональных пожарных машин из Китая, мы поставляем высококачественные пожарные машины. резервуар для воды Мы гарантируем быструю доставку и 12-месячную гарантию на наш грузовик. разбрызгиватель воды грузовик. Наш резервуар для воды Грузовики продаются более чем в 80 стран, включая страны Восточной Европы и СНГ, Африки, Юго-Восточной Азии, Центральной и Южной Америки, Ближнего Востока и т. д.
